内存芯片的疯狂或将在2024年重演

半导体产业纵横·2024-02-18 02:30
2024年的内存市场值得期待。

糟糕的2023年已经过去,存储芯片市场正在酝酿一场新的爆发。

据TrendForce统计,2023年第四季度,全球DRAM(内存)和NAND闪存的价格约上涨 3%~8%。相对于PC市场而言,服务器DRAM市场对增长起到更大作用。

2024年,随着运算速度的提升,DRAM和NAND闪存在各类AI应用,如智能手机、服务器、笔电的单机平均搭载容量都会增长,其中,服务器应用的增长幅度最高。

智能手机方面,2023年,由于供过于求,存储器价格快速下跌,由于价格很低,推升了2023年智能手机DRAM单机平均搭载容量年增17.5%。2024年,在没有新应用推出的预期下,智能手机DRAM的单机平均搭载容量的增长幅度将放缓,预估为11%。

服务器方面,伴随AI服务器需求持续增加,高端AI芯片陆续推出,由于训练是目前AI市场主流,其采用的存储器是以有助于高速运算的DRAM为主,与NAND闪存相比,DRAM的单机平均搭载容量增长幅度更高,预计年增17.3%。

笔电方面,预计搭载新款CPU的笔电要到下半年才会陆续推出,对拉高存储器容量的帮助有限,另外,AI PC要求DRAM容量加大至16GB,预计笔电DRAM的单机平均搭载容量年增率约为12.4%。

01 AI服务器带动DDR5和HBM加速前进

DDR5加速渗透

AI大模型持续迭代升级,参数持续增长,大模型的参数规模越大,算力负担越重,而AI服务器是算力的核心。2023年,AI服务器(搭载GPU、FPGA、ASIC等高算力芯片)出货量近120万台,年增38.4%,占整体服务器出货量的9%,按照这个势头发展下去,2026年将占到15%的市场份额。

更多的大模型参数需要大容量、高速的内存支持,美光在法说会上表示,一台AI服务器的DRAM使用量是普通服务器的6-8倍。到2026年,预计服务器DRAM(不含HBM)市场规模有望达到321亿美元。

针对AI服务器的高性能要求,更强大的内存——DDR5需求随之提升。与DDR4相比,DDR5具备更高速度、更大容量和更低能耗等特点。DDR5内存的最高传输速率达6.4Gbps,比DDR4高出一倍。

内存接口芯片是服务器内存模组的核心逻辑器件,作为服务器CPU存取内存数据的必由通路,其主要作用是提升内存数据访问的速度和稳定性,满足服务器CPU对内存模组日益增长的高性能和大容量需求。

随着DDR内存技术向DDR5演进,内存接口芯片的用量也在增加。英特尔和AMD支持DDR5的新平台推出后,服务器DDR5又出现了PMIC匹配问题,使得DDR5的市场规模不能快速提升,新平台的推出受阻,目前,DRAM原厂和PMIC厂商都已着手解决该问题。虽然短期内原厂DDR5供应受阻,但由于PMIC供应厂商较多,切换及适配不会成为DDR5渗透率提升的瓶颈,服务器DDR5渗透率有望于今年达到30%左右。随着AI服务器的加速发展以及PMIC良率问题逐步得到解决,DDR5渗透率有望进一步提升,2026年将达到85%。

存算一体落地之前,HBM将唱主角

目前,GPU主流内存方案为GDDR和HBM(高带宽内存)两种,其中,GDDR在SoC周围有大量外设,该方案已经从GDDR5升级为GDDR6,以提高带宽。但是,如果GDDR要增加1GB的带宽,将会带来更多功耗,不利于系统性能提升。

HBM方案作为近存计算的典型技术,可以改善存算分离导致的“存储墙”问题,即存储单元的带宽问题、存储单元与计算单元数据传输的能效问题,并且,HBM中Die裸片的垂直堆叠也增大了容量。因此,在存算一体真正落地之前,HBM技术是契合当前GPU对更多内存、更高带宽需求的最佳方案。

HBM的特点是大容量、高带宽(带宽用于衡量DRAM传输数据的速率,是核心技术指标),它将多个DDR裸片堆叠在一起后和GPU封装在一起,实现大容量、高位宽的DDR组合阵列。

2013年,SK海力士率先推出HBM1,HBM1每个堆栈的带宽为128GB/s、支持4个DRAM堆栈集成,容量为每堆栈4GB。2017年,SK海力士推出了HBM2,它的带宽和容量与HBM1相比实现翻倍增长。2018年,JEDEC推出了HBM2e规范,HBM2e可以实现每堆栈461GB/s的带宽。SK海力士于2022上半年开始量产HBM3,带宽达到819.2 GB/s,支持12个DRAM堆栈集成,容量达每堆栈24GB。2023年,主流市场需求从HBM2e转向HBM3,HBM3需求占比提升至39%,随着使用HBM3的加速芯片陆续放量,预计2024年HBM3的市场需求占比将达到60%。

2023年底,英伟达发布了DGX GH200,进一步推升了AI服务器对内存性能的需求,DGX GH200共链接了256个Grace Hopper超级芯片,具有144TB的共享内存,GH200单卡配备了480GB LPDDR5内存和96GB的HBM显存,而在上一代DGX H100服务器中,平均单个H100芯片对应256GB内存和80GB的HBM。二者对比,GH200方案的内存容量有显著提升。

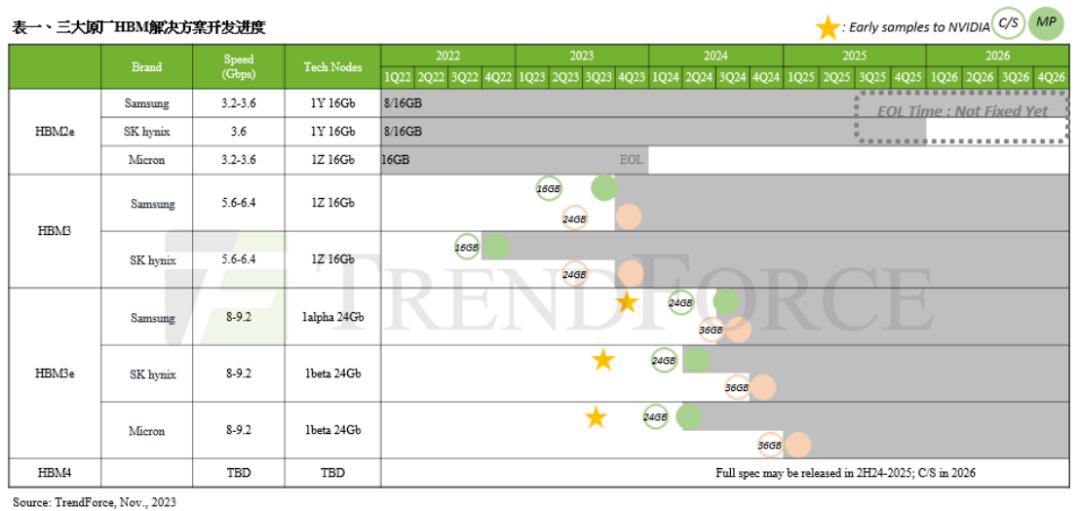

TrendForce认为,英伟达正在规划更多HBM供应商,美光(Micron)、SK海力士、三星都已于2023年陆续提供了8hi(24GB)样品,三星的HBM3(24GB)已经在2023年底完成验证。三大内存原厂的HBM3e规划和进度如下表所示。

interlace,1

由于HBM的验证过程繁琐,预计耗时两个季度,以上三大内存原厂都预计于2024年第一季完成验证。各原厂的HBM3e验证结果,也将决定英伟达2024年HBM供应商的采购权重分配。

展望2024年,需要观察各AI芯片供应商的项目进度。

英伟达2023年的高端AI芯片(采用HBM的)的既有产品为A100、A800和H100、H800,2024年,除了上述型号外,该公司还将推出使用6个HBM3e的H200和8个HBM3e的B100,并同步整合自家基于Arm架构的 CPU,推出GH200和GB200。

2024年,AMD将重点出货MI300系列,采用HBM3,下一代MI350将采用HBM3e,将在2024下半年开始进行HBM验证,预计大规模量产时间将出现在2025年第一季度。

英特尔方面,2022下半年推出了Habana Gaudi 2,采用6个HBM2e,预计2024年新型号Gaudi 3将继续采取HBM2e,但用量将升级至8个。

02 三大内存原厂的表现

不久前,SK海力士公布了HBM发展路线图,该公司副总裁Kim Chun-hwan透露,计划在2024上半年量产HBM3e,并向客户交付8层堆叠样品,在6层堆栈HBM3e配置中,每层堆栈可提供1.2 TB/s的通信带宽,8层堆叠将进一步提升HBM内存的带宽。

Kim Chun-hwan表示,在不断升级的客户期望的推动下,存储行业正在面临激烈的生存竞争。随着制程工艺节点的缩小接近极限,存储器厂商越来越关注新一代存储架构和工艺,以给客户应用系统提供更高的性能。为此,SK海力士已经启动了HBM4的开发,计划于2025年提供样品,并于次年量产。

根据美光提供的信息,与前几代HBM相比,HBM4每层堆栈的理论峰值带宽将超过1.5 TB/s。为了实现这样的带宽,在保持合理功耗的同时,HBM4的目标是实现大约6GT/s的数据传输速率。

三星也有发展HBM4的时间表,计划于2025年提供样品,并于2026年量产。据三星高管Jaejune Kim透露,该公司HBM产量的一半以上是定制化产品,未来,定制HBM方案的市场规模将进一步扩大。通过逻辑集成,量身定制的HBM对于满足客户个性化需求至关重要。

三星和SK海力士之间的竞争正在升温。

一些市场观察人士表示,三星在HBM芯片开发方面落后于SK海力士,为了在新接口标准CXL开发中占据优势地位,三星加快了技术研发和产品布局。

三星电子执行副总裁兼美国内存业务主管 Lee Jung-bae在一篇博客文章中表示,该公司将扩大32GB DDR5及1TB模块产能,他表示:“我们将积极利用CXL内存模块 (CMM) 等新型接口,这将有助于实现内存带宽和容量可以根据运营需求无缝扩展。”

SK海力士也表示,计划加大对高带宽内存和DDR5芯片的投资,以适应人工智能市场的增长需求。“与2023年相比,2024年的资本支出将有所增加。……我们将最大限度地提升资金利用效率”,SK海力士副总裁兼首席财务官金宇贤表示:“在2023年投资金额的范围内,我们根据产品优先顺序调整了资本支出,2024年,我们将更多地关注转换制程工艺,而不只是增加产能。”

金宇贤表示,SK海力士将努力扩大第四代和第五代10nm级制程内存芯片的比例,到2024年底,这些新品将占据该公司DRAM产量的一半以上。不过,他表示,要达到2022年第四季度的产能水平,还需要相当长时间。

SK海力士对引领HBM市场充满信心,预测未来5年的年均增长率将达到60%~80%。该公司DRAM营销主管Park Myung-soo表示:“我们2024年的HBM3和HBM3e芯片产能已经售罄。根据客户和市场观察人士的说法,我们的HBM3产能份额非常高。”

据TrendForce统计,2023年第三季度,SK海力士挤下三星电子,成为全球最大的服务器DRAM厂商。报告显示,2023年第三季度,SK海力士服务器DRAM销售额达到18.5亿美元,拿下49.6%的市场份额,稳居全球龙头宝座,排名第二的三星电子,在该季度的服务器DRAM销售额为13.13亿美元,市占率为35.2%,同期内,美光的服务器DRAM销售额为5.6亿美元,市占率为15.0%,排名第三。

需要指出是,以上统计数字仅是传统服务器搭载的DDR5内存,不包括用于AI服务器的HBM,若将HBM销售计算在内,SK海力士领先三星电子的幅度会更大。

2024年1月24日,SK海力士发布了FY2023财报,营收为32.77万亿韩元,同比下降27%。单看FY2023Q4表现,营收为11.31万亿韩元,同比增长47%,环比增长25%。DRAM业务Q4营收7.35万亿韩元,同比增长49.15%,环比增长20.98%。该公司在FY2023年Q4扭亏为盈,业绩开始全面反弹。SK海力士表示,自FY2023年Q4开始,该公司用于AI服务器和移动端的产品需求都在增长,平均售价上升,存储器市场环境有所改善。整个FY2023,该公司的DRAM凭借技术实力积极响应了客户需求,主力产品DDR5和HBM3的收入同比分别增长4倍和5倍。

就整体DRAM模块市场而言,三星电子仍稳居DRAM霸主地位,但SK海力士正在急起直追。据Omdia统计,2023年第三季度,三星电子在DRAM领域市占率为39.4%,SK海力士以35%的市占率居次位,美光排名第三,市占率为21.5%。

排名内存行业第三位的美光也在加紧布局AI服务器市场,该公司计划在2024年第一季度量产HBM3e,以抢攻英伟达的超级计算机DGX GH200商机。美光技术开发事业部资深副总裁Naga Chandrasekaran表示,采用EUV技术量产的1-gamma制程产品,正在研发过程中,预计于2025年量产。

业界人士指出,在HBM产品开发方面,虽然美光落后三星和SK海力士近一年时间,但在新一代HBM3e产品开发和量产进度方面,该公司加快了节奏,有望在HBM竞赛中扳回一城。

通过分析全球芯片市场不同细分领域的年度销售数据,包括存储器、微处理器、逻辑电路、模拟电路、分立器件和光电子器件,结合不同领域年度销售额同比增速的趋势,按照一轮周期中同比增速的最小值为周期底部、同比增速的最大值为周期顶部,可以得出以下结论:2002年、2008年、2011年、2015年、2019年、2023年是半导体行业周期底部,2004年、2010年、2014年、2017年、2021年是周期顶部。全球半导体市场大约每隔4~5年经历一轮周期,不同细分领域周期底部时间点略有差别。

在上述所有半导体细分领域中,存储器周期波动最大,在上行周期的顶部,2010年、2017年存储器销售额同比增长分别为55%、61%,在下行周期的底部,2002年、2019年存储器销售额同比下降了30%、33%。据WSTS统计,2022年全球半导体销售额为5741亿美元,其中,存储器销售额为1298亿美元,占全球半导体销售总额的22.6%,在过去20年内,存储器长期占半导体销售总额比重的20%以上。因此,存储器是集成电路中销售额最大的细分领域,在整个产业中占据核心地位,存储器市场变化周期是影响半导体周期的主要因素。

DRAM的上一轮周期在2017年12月左右见顶,在2019年12月触底,下行周期持续时间在两年时间,随后经历了一年半左右的上行周期,上一轮周期持续了3-4年。本轮DRAM周期在2021年4月左右见顶,在2023年9月触底,10月价格反弹。本轮下行周期持续时间已达两年半,新一轮的DRAM上行周期已经开始。

或许在2024和2025年,内存市场有望掀起新一波需求热潮,重现2017和2018年辉煌的市场景象。

本文来自微信公众号“半导体产业纵横”(ID:ICViews),作者:畅秋,36氪经授权发布。
