浏览器渲染流程(上)

看面试题查漏补缺中，不太熟悉的点重新学习，输出文章，备战秋招。

这篇文章是讲浏览器怎么渲染出页面的。

顺带一提：本文有一些很好的过程图，是从参考文章里引用过来的，并且参考文章的图好像又是极客时间的李兵老师的视频里的。（?）

1. 解析HTML，生成DOM树

2. 解析CSS，生成CSSOM树

3. 布局(Layout)

   • 结合DOM树和CSSOM树，生成渲染树

4. 分层(Layer)

5. 绘制(Paint)

6. 合成($\color{red}上面部分是在主线程，而合成部份是在合成线程上执行的$)

   • 光栅化(Raster)

   • 合成(Composite)与显示

1. 生成DOM树

为什么要生成DOM树？

因为浏览器不理解和使用HTML，所以需要解析HTML，转换成浏览器能够理解的结构。

上面的HTML中获取某个节点，以及属性等都非常不方便。

生成DOM树之后就很方便了。根节点是document，比如我们想要访问span标签的时候只需要document.body.children[0].firstElementChild就可以了。如果没有生成DOM树，那获取起来就超级复杂了，仔细想想都会觉得麻烦。

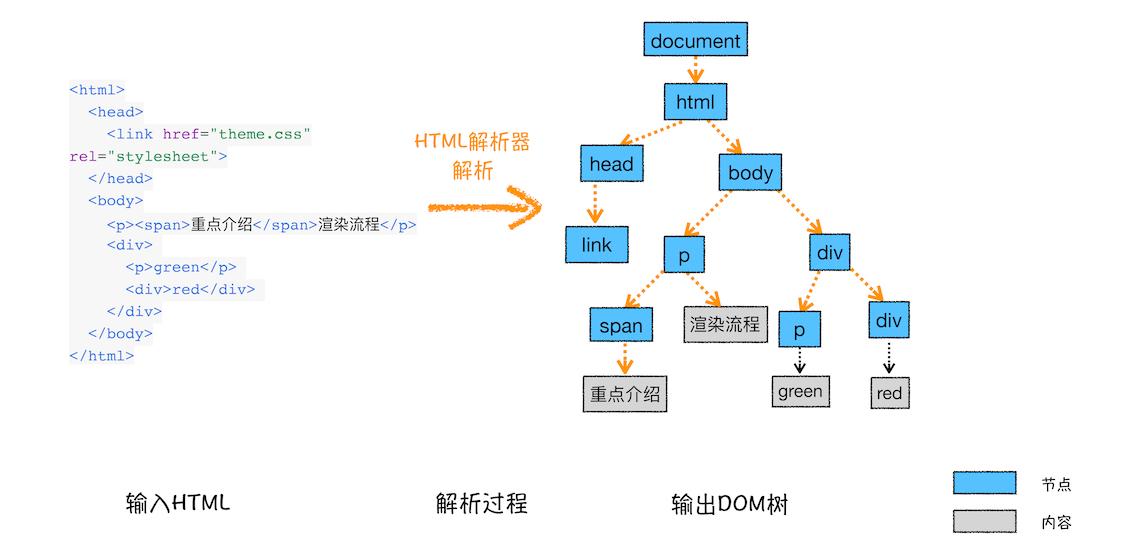

从上面的那张图，我们也可以看出来，有一个HTML解析器的模块，将输入的HTML解析、转换成DOM树输出。那么它是怎么解析的呢？

1. 通过分词器将字节流转换成Token。Token分为Tag token和文本Token。Tag Token又能分成Start Tag和End Tag。如<div>和</div>。

2. 将转换的Token列表解析为DOM节点。可以使用栈结构来实现，遇到开始标签就入栈，遇到结束标签就出栈。(这一部分详细的知识应该是AST抽象语法树那一块的，后续研究完再写博客)

2. 生成CSSOM树

生成CSSOM树和生成DOM树的目的一样，都是转换为浏览器能够理解的结构。

通过document.styleSheets可以查看最后的结构。CSSOM结构主要是给JavaScript提供操作样式表的能力，以及提供基础的样式信息。

上面生成DOM树就OK了，但是这里生成CSSOM树之后，还需要进行两步操作：

1. 转换样式表的属性值，使其标准化

   这里的转换属性，使其标准化是什么意思？

   举几个例子就能够让你恍然大悟：

   • 字体大小单位能用px、em等

   • 颜色能用red、rgb(255, 0, 0)等

   • 字体粗细能用bold、700等

   很明显，我们能根据习惯来随意选择，但是渲染引擎理解起来就很麻烦，所以需要将所有值转换为渲染引擎容易理解、标准化的计算值。



2. 计算出DOM树中每个节点的具体样式

   计算DOM节点的具体样式，需要考虑CSS的继承、样式层叠规则。



   在上图中，灰色的就是继承的属性，而黑色则是节点新增属性，包括覆盖掉继承属性的。

   注意：$\color{red}上面这颗还不是渲染树$

3. 布局(Layout)

3.1 生成渲染树

生成渲染树的实现其实就是上两步生成的DOM树、CSSOM树结合起来。

注意：$\color{red}display为none的节点不会上树，而visibility为hidden的节点还是会上树。$

因为display为none就是指将节点从DOM树上移出去，也就是说如果这个时候上树，之后还得把它移出去。所以就在生成渲染树的阶段直接不让它上树。而visibility为hidden只是让该节点隐藏起来而已，只是看不见，其他样式都还在。

生成渲染树的示例图：

3.2 布局计算

生成渲染树之后，需要计算渲染树每个节点的大小和位置。

后续请看下一篇
