摘要：本节主要来讲解Android10.0 Binder中守护进程ServiceManager是如何启动、注册、获取服务

阅读本文大约需要花费35分钟。

文章首发微信公众号：IngresGe

专注于Android系统级源码分析，Android的平台设计，欢迎关注我，谢谢！

欢迎关注我的公众号！

[Android取经之路] 的源码都基于Android-Q（10.0） 进行分析

[Android取经之路] 系列文章：

《系统启动篇》

《日志系统篇》

《Binder通信原理》

  《HwBinder通信原理》

《编译原理》

在Android中，系统提供的服务被包装成一个个系统级service，这些service往往会在设备启动之时添加进Android系统。当我们某个应用想要调用系统某个服务的功能时，往往是向系统发出请求，调用该服务的外部接口。在上一节我们也了解到，这种外部接口，我们通常称为代理接口，也就是我们要拿到目标服务对应的代理对象。

但是Android中有很多个服务，如果都是直接向目标服务拿对象也不太现实，开销会很大。因此在Android中，引入了一个ServiceManager的系统级服务--也可以称之为Binder的守护进程来管理这些服务对象。

上一节我们大体的了解了Binder的设计思路，了解了Binder机制的四要素：Client、Server、ServiceManager、Binder驱动。其中ServiceManager主要用来管理Server的名称和对象。

ServiceManager本身的工作很简单：注册服务、查询服务、列出所有服务，启动一个死循环来解析Binder驱动读写动作，进行事务处理。

2.Binder架构

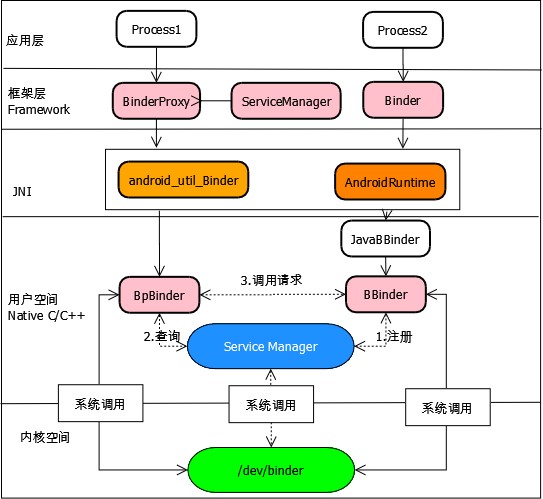

Binder通信流程如下：

1)首先服务端需要向ServiceManager进行服务注册，ServiceManager有一个全局的service列表svcinfo，用来缓存所有服务的handler和name。

2)客户端与服务端通信，需要拿到服务端的对象，由于进程隔离，客户端拿到的其实是服务端的代理，也可以理解为引用。客户端通过ServiceManager从svcinfo中查找服务，ServiceManager返回服务的代理。

3)拿到服务对象后，我们需要向服务发送请求，实现我们需要的功能。通过 BinderProxy 将我们的请求参数发送给 内核，通过共享内存的方式使用内核方法 copy_from_user() 将我们的参数先拷贝到内核空间，这时我们的客户端进入等待状态。然后 Binder 驱动向服务端的 todo 队列里面插入一条事务，执行完之后把执行结果通过 copy_to_user() 将内核的结果拷贝到用户空间（这里只是执行了拷贝命令，并没有拷贝数据，binder只进行一次拷贝），唤醒等待的客户端并把结果响应回来，这样就完成了一次通讯。

3.servicemanager的启动

init进程启动时，加载servicemanager.rc,启动serviecmanager:

servicemanager.rc 文件如下：

从上面的rc文件可知道，servicemanager编译后，位于手机的/system/bin中，这是一个Native C/C++的进程，C/C++的进程都会有一个main()的入口，顺藤摸瓜，我们找到了servicemanager的入口：service_manager.c 的main()。

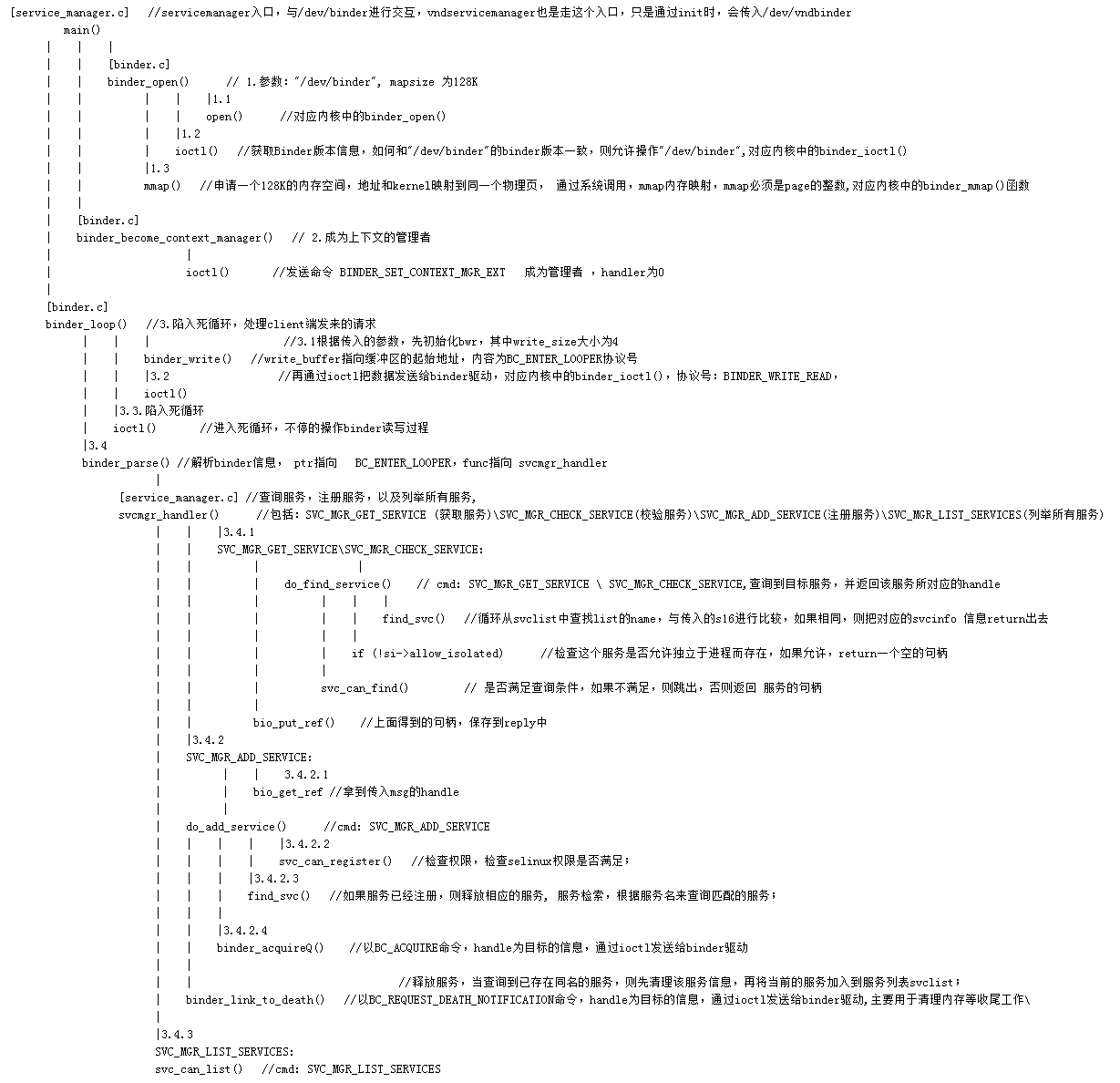

4.service_manager调用栈：

我们在看源码或者调试死机的时候，最喜欢看的就是上下文的调用关系，在此，我列出了service_manager.c 的调用栈信息，暂时先忽略细节部分

5. 源码分析

   servicemanager的整体流程和 service管理的结构我们都有了一个整体认识，那么细节部分就得靠看源码来深入理解了。

5.1 主程序启动main()

前面我们知道，servicemanager 是一个Native C/C++的程序，那么会存在一个main()的入口，代码如下：

在Android8.0后，谷歌引入Treble机制，binder机制增加了hwbinder和vndbinder，其中vndbinder的守护进程为vndservicemanager。

vndservicemanager和service共用同一份代码，只是传入的参数和宏控制的流程有部分差异。

vndservicemanager会传入参数"/dev/vndbinder", servicemanager使用默认的"/dev/binder".

servicemanager主要做了以下几件事：

1.打开binder驱动，申请了128K的内存空间

2.然后调用binder_become_context_manager()让自己成为整个系统中唯一的上下文管理器，其实也就是service管理器

3.调用binder_loop()进入无限循环，不断监听并解析binder驱动发来的命令。

4.binder_loop()通过binder_parse()进行命令解析，然后调用回调函数svcmgr_handler()进行处理，例如:注册服务、获取服务、列出服务信息

下面我们按步来看看各个回合工作的细节部分。

5.2 binder_open()

servicemanager启动后，先通过binder_open()来打开"/dev/binder", 代码如下：

binder_open()的工作也比较简单，分为以下几步：

1.通过系统调用open()来打开"/dev/binder"，获得一个句柄信息，在Binder驱动中对应的是函数binder_open()

2.通过ioctl 获取binder的版本信息，比较binder协议版本是否相同，不同则跳出，在Binder驱动中对应的是函数binder_ioctl()

3.通过mmap内存映射128K的内存空间，即把binder驱动文件的128K字节映射到了内存空间，这128K内存空间为servicemanager使用。在Binder驱动中对应的是函数binder_mmap()。

其他的binder服务进程会映射 BINDER_VM_SIZE ((1 * 1024 * 1024) - sysconf(_SC_PAGE_SIZE) * 2) 的内存空间，_SC_PAGE_SIZE表示一个page页的大小，通常情况下为4K，即(1M - 4K*2)=(1M-7K)

这个page的大小，不同厂家有时候也会调整大小，一般有1M，64K，4K，1KB,通常为4K。

ServiceManager 进程mmap的内存大小可以通过adb shell命令得出：

其中 0x7457d61000 - 0x7457d41000 = 0x20000, 转成10进制，即为128K

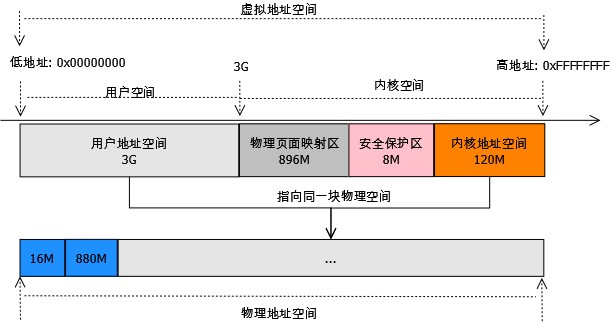

ARM32内存映射：

虚拟空间的低3GB部分从0－0XBFFFFFFF的虚拟线性地址，用户态和内核态都可以寻址，这部分也是每个进程的独立空间。

虚拟空间的高1G部分从0XC0000000到0XFFFFFFFF的虚拟地址，只有内核态的进程才能访问，这种限制由页目录和页表描述符的权限标志位决定，通过MMU自动控制。

虚拟地址空间为4G，0-3G是用户地址空间（用户态和内核态都可以寻址，这也是每个进行的独立空间），3G-4G内核地址空间，每个进程都是拥有4G地址空间，只是用户态下面无法访问高1G空间；内核空间是被所有进程共享的

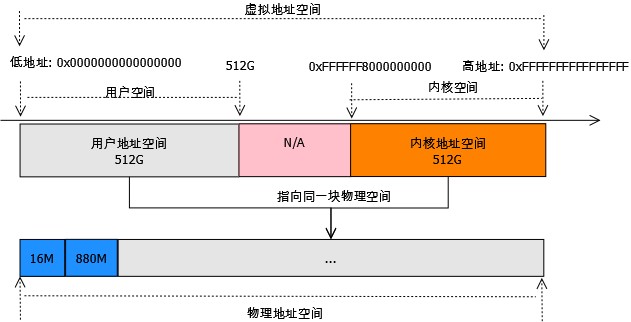

ARM64内存映射：

默认情况下，32位系统默认只能支持4G的内存，在打开PAE后，最大可以扩展到64G的内存。随着物理硬件的不断升级，现在的内存越来越大，因此基本上都切换到了64位系统。

理论上讲，64位的地址总线可以支持高达16EB（2^64）的内存。

2^64 次方太大了，Linux 内核只采用了 64 bits 的一部分（开启 CONFIG_ARM64_64K_PAGES 时使用 42 bits，页大小是 4K 时使用 39 bits），该文假设使用的页大小是 4K（VA_BITS = 39）

ARM64 有足够的虚拟地址，用户空间和内核空间可以有各自的 2^39 = 512GB 的虚拟地址。

需要注意到，32 位应用仍然拥有 512GB 的内核虚拟地址空间，并且不与内核共享自己的 4GB 空间。但在 ARM32 上，32 位应用只有 3GB 的地址空间。

ARM32和ARM64内存地址比较：

5.3 binder_become_context_manager()

binder_become_context_manager()的作用是让ServiceManager成为整个系统中唯一的上下文管理器，其实也就是service管理器,这样我们就可以把ServiceManager称之为守护进程。

对应的binder驱动中操作如下：

从用户空间拷贝ioctl的参数，调用binder_ioctl_set_ctx_mgr()进行设置

BINDER_SET_CONTEXT_MGR_EXT带参数，BINDER_SET_CONTEXT_MGR不带参数

binder_ioctl_set_ctx_mgr()的流程也比较简单

1.先检查当前进程是否具有注册Context Manager的SEAndroid安全权限

2.如果具有SELinux权限，会为整个系统的上下文管理器专门生成一个binder_node节点，使该节点的强弱应用加1

3.新创建的binder_node 节点，记入context->binder_context_mgr_node，即ServiceManager 进程的context binder节点，使之成为serviceManager的binder管理实体

5.4 binder_loop()

下一步进行守护进程的循环处理，binder_loop()会先向binder驱动发出了BC_ENTER_LOOPER命令，告诉binder驱动"本线程要进入循环状态了"，接着进入一个for循环不断调用ioctl()读取发来的数据，接着解析这些数据

其中最重要的一个结构体是binder_write_read，它用来记录Binder buffer中读和写的数据信息结构体如下：

5.5 binder_parse()

在binder_loop()进入for循环之后，核心处理流程就是ioctl和binder_parse(), 即不停的从Binder驱动接收读写数据，进行binder解析后，进行处理.

在binder_loop()中声明了一个128字节的栈内存-readbuf， 用BINDER_WRITE_READ命令从驱动读取一些内容，并传入binder_parse()，binder_parse()根据binder驱动传来的 "BR_XXX"协议码，进行相关的逻辑处理，最主要的有三个"BR_XXX"协议：

BR_TRANSACTION  : 事务处理，解析binder_transaction_data的数据，调用回调函数svcmgr_handler() 进行服务的注册、获取等操作

BR_REPLY       : 消息回复

BR_DEAD_BINDER  : 死亡通知

只要binder_parse()解析正常，binder_loop()就会一直执行下去，ServiceManager进程不退出。

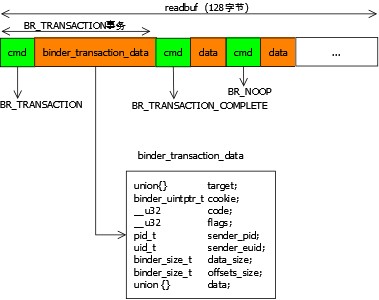

binder_parse()解析binder驱动传来的readbuf的内存，readbuf拥有128字节的栈内存，每次可以只处理一个cmd，也可以有多个cmd，所以存在一个while循环，可以同时解析多个cmd，多个cmd的结构如下图所示：

5.5.1 BR_XXX 协议码分析

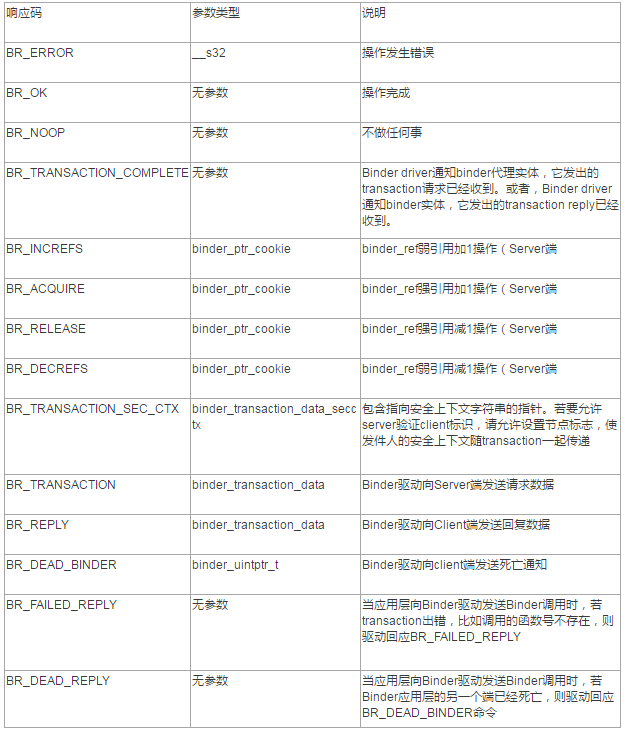

BR_XXX码，也成为Binder响应码，这里介绍了ServiceManager处理的一些响应码的作用：

5.5.2 BR_TRANSACTION 解析

我们这里单独分析下 BR_TRANSACTION 的流程，这也是我们常用的一个流程，这是Binder驱动向Server端发送请求数据。

从readbuf中解析出binder_transaction_data的数据，最后对接收和发送数据进行了封装，传递给svcmgr_handler()做详细处理

从上面的逻辑看，我们重点关注的是 binder_transaction_data 这个结构，binder_transaction_data说明了transaction到底在传输什么语义，而语义码就记录在其code成员中。不同语义码需要携带的数据也是不同的，这些数据由data指定.

结构体说明如下：

从上面binder_transaction_data的结构可以看出，data可存入的数据很少，主要采用了数据其实地址和数据偏移量，根据代码上下文可知，调用了bio_init_from_txn()，从txn.transaction_data 解析出binder_io的信息，存入msg

5.5.2.1 bio_init_from_txn()

   bio_init_from_txn()的作用就是把 binder_transaction_data 的“数据起始地址”、“偏移量”、“data数据的总大小”和“偏移数组中可用的条目”:

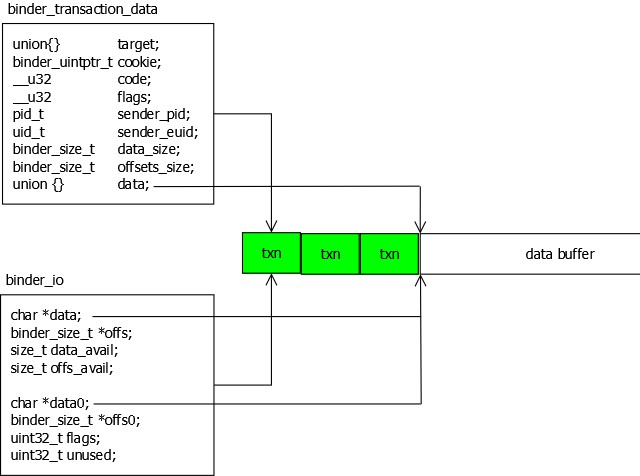

binder_transaction_data 和  binder_io的关联

初始化完 binder_io 的replay，并把transaction_data 转换成了binder_io 的msg后，调用回调函数svcmgr_handler()进行最终逻辑处理

5.6 svcmgr_handler()

在BR_TRANSACTION的命令解析后，就把binder_transaction_data_secctx的数据传给回调函数svcmgr_handler()进行处理。

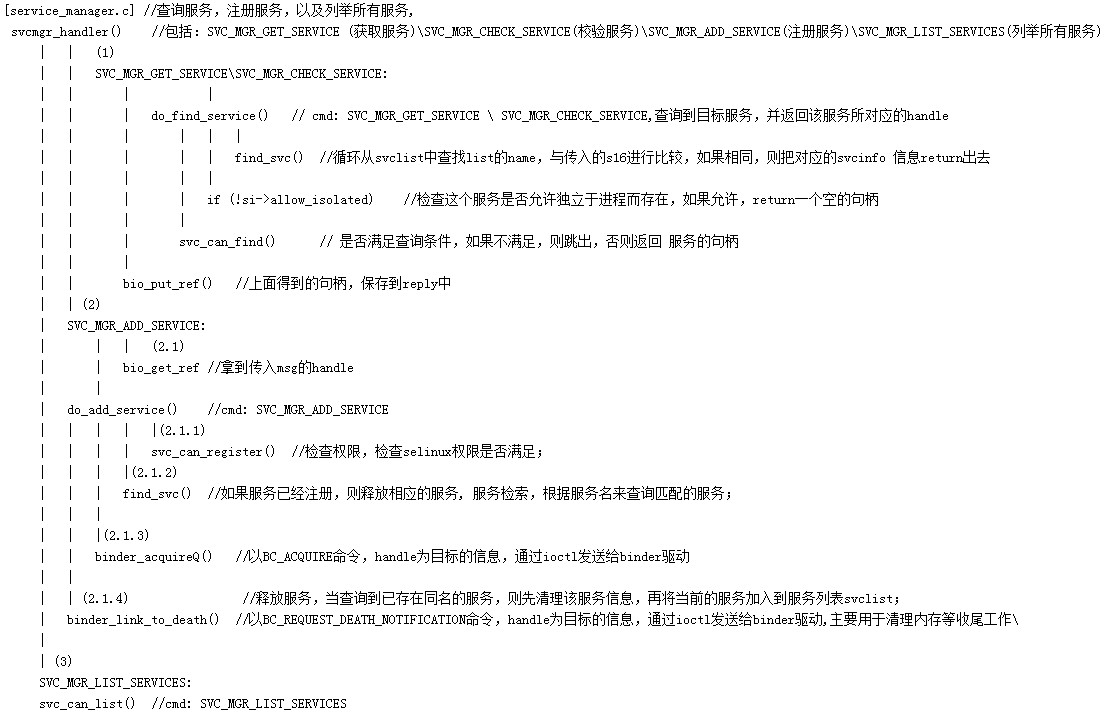

根据不同的传输语义码(txn->code) 来进行相应的操作：查询服务，注册服务，以及列举所服务

源码如下：

其中有几个binder_io 数据获取的方法要注意：

1) uint32_t bio_get_uint32(struct binder_io *bio)

  作用：获取bio->data开始后的4个字节。

  说明：bio->data 往后偏移4个字节，bio-->data_avail 缓冲区的剩余可用字节数减去4个字节。bio-->data0一直不变，指向数据缓冲区的起始地址

2) uint16_t *bio_get_string16(struct binder_io *bio, size_t *sz)

  作用：在svcmgr_handler()主要是用来获取服务名和length

  说明：先读取一个32bits的整数，这个整数值就是字符串的长度。然后再读取((len + 1) * sizeof(uint16_t))字节。

  这里len+1的目的：字符串都要包含最后一个’\0’，需要把这个偏移量加入

3) static void *bio_get(struct binder_io *bio, size_t size)

  作用：根据传入的size，获取对应的ptr内容

  说明：bio->data 往后偏移4个字节，bio-->data_avail 缓冲区的剩余可用字节数减去4个字节。bio-->data0一直不变，指向数据缓冲区的起始地址

4) uint32_t bio_get_ref(struct binder_io *bio)

  作用：获取一个服务端的handle

  说明：从bio->data 中读出一个flat_binder_object的结构数据，返回 flat_binder_object->handle

5) void bio_put_ref(struct binder_io *bio, uint32_t handle)

  作用：在svcmgr_handler中主要是把handler存入reply

  说明：bio->data 偏移size(flat_binder_object)， 其中存入 flat_binder_object obj的数据，并把hanlder存入obj

6) void bio_put_string16(struct binder_io *bio, const uint16_t *str)

  作用：把service的名称 存入reply

svcmgr_handler() 对binder驱动传来的binder_transaction_data进行解析读取后，根据不同的code，执行不同的操作，下面一起看看“注册服务”和“查找服务”是如何操作的。

5.7 ServiceManager 是如何管理service信息的？

通过前面的一些信息，我们了解到，ServiceManager用来管理服务信息，那么它是如何进行管理的呢？

在ServiceMnager的进程里有一个全局性的svclist变量，服务信息都存在于这里

struct svcinfo *svclist = NULL;

5.8 注册服务

根据传入的code:SVC_MGR_ADD_SERVICE得知，本次binder流程想要进行服务注册。

1. 从binder_io  msg中获取服务名称和长度
2. 从binder_io msg 中获取handle
3. 检查该服务是否有注册的selinx权限
4. 查询服务列表svclist 是否存在该handle，如果有handle，就更新该服务的handle信息，通过这个handle我们最终就能找到远端的service实体
5. 如果svclist不存在该服务，申请一个svcinfo的空间，把服务名、长度、handle等信息存入其中
6. 把svcinfo 加入svclist的链表中
7. 再以BC_ACQUIRE命令，handle为目标的信息，通过ioctl发送给binder驱动
8. 最后以BC_REQUEST_DEATH_NOTIFICATION命令的信息，通过ioctl发送给binder驱动,主要用于清理内存等收尾工作

5.9 查找服务

根据传入的code:SVC_MGR_GET_SERVICE、SVC_MGR_CHECK_SERVICE得知，本次binder流程想要进行服务获取。

1. 获取服务的名字s和长度len
2. 从svclist中根据名字查到一个svcinfo的结构
3. 进行selinx检查
4. 检查通过，返回该服务的handle
5. 把handle放入binder_io 的reply的data中
6. 最后在binder_parse()中调用binder_send_reply(),以BC_REPLY命令， 通过ioctl发送给binder驱动，最终转到client进程

查到服务的handle后，存入binder_io reply的data中，其中存入的type为HANDLE: BINDER_TYPE_HANDLE

服务的handle被放入到binder_io的reply中后，我们回到binder_parse(),当svcmgr_handler()处理完成后，执行binder_send_reply()的过程。

binder_send_reply()主要是将BC_FREE_BUFFER和BC_REPLY命令协议发送给Binder驱动，向client端发送reply. 其中data的数据区中保存的是TYPE为HANDLE

ServiceManager 注册成为上下文管理者-守护进程，负责管理系统中的所有服务。ServiceManger进程跟所有向其注册服务的死亡通知建立联系, 那么当服务所在进程死亡后, 会只需告知ServiceManager.每个Client通过查询ServiceManager可获取Server进程的情况，降低所有Client进程直接检测会导致负载过重。

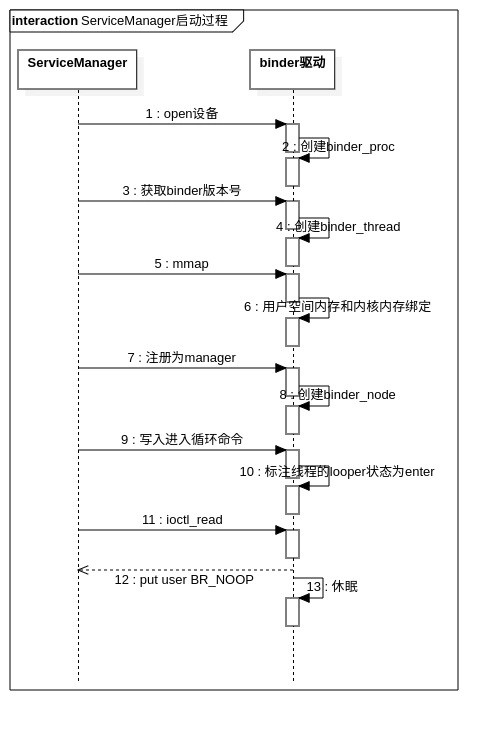

ServiceManager的整体流程如下：

1. 打开设备，mmap一个128K的内存空间，进行用户空间和内核空间的内存绑定
2. 注册成为上下文的管理者--守护进程
3. 陷入死循环，标注线程的looper状态为enter
4. 不停的操作binder读写过程
5. 解析binder数据，进行查询服务、注册服务、列出服务的核心操作
6. 由于在进行服务注册的时候，把svcinfo_death()注册到了binder_death的中，当收到BR_DEAD_BINDER时，表明应用层向Binder驱动发送Binder调用时，Binder应用层的另一个端已经死亡，进行死亡通知操作，调用svcinfo_death()，最终调用binder_release()发送BC_RELEASE 到内核进行处理。

7.代码路径：

frameworks/native/cmds/servicemanager/binder.c

frameworks/native/cmds/servicemanager/service_manager.c

frameworks/native/cmds/servicemanager/servicemanager.rc
