毕昇 JDK：“传奇再现”华为如何打造 ARM 上最好用的 JDK？

---

不知道大家是否听说过亦或是使用过毕昇 JDK，是否从事 Java 工作？是否从事 JVM 底层开发？绝大多数 Java 开发者使用的都是 Oracle 的 JDK 或者是 OpenJDK，本文我们将介绍华为的毕昇 JDK 以及我们所做的相关技术优化，希望能在除上述两者之外提供给大家新的选择。

---

一、什么是毕昇 JDK？

1.1、毕昇 JDK 发展历程

毕昇 JDK 是华为基于 OpenJDK 定制的开源版本，是一款高性能、可用于生产环境的 OpenJDK 发行版。稳定运行在华为内部 500 多个产品上，在华为内部广泛使用毕昇 JDK，团队积累了丰富的开发经验，解决了实际业务运行中遇到的多个疑难问题。如 crash 等相关问题，我们已经在内部解决。

1.2、毕昇 JDK 的支持架构

• 目前仅支持 Linux/AArch64 架构。欢迎广大开发者小伙伴们下载使用。
• 目前毕昇 JDK 支持 8 和 11 两个 LTS 版本，并且已经全部开源。

1.3、毕昇 JDK、OpenJDK 和 Oracle JDK 区别

我们通过对比和分析毕昇 JDK、OpenJDK 和 Oracle JDK，来帮助大家在挑选 JDK 时有更好的选择。

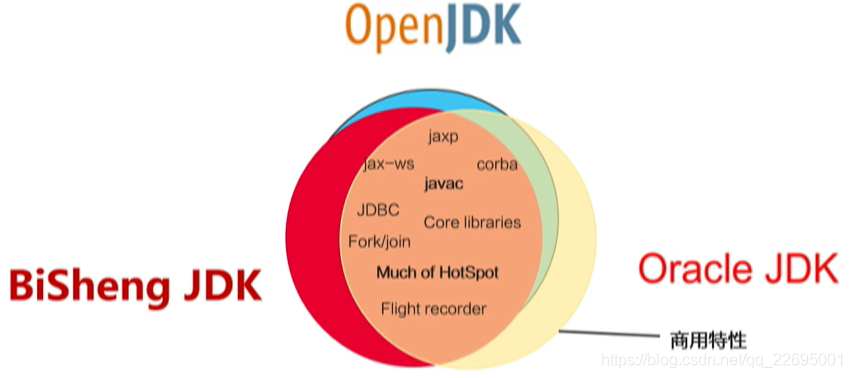

如下图所示，我们用蓝色的区域代表 OpenJDK，浅黄色和红色分别代表 Oracle JDK 和毕昇 JDK。

以上图为参考，我们可以发现：

• 毕昇 JDK 和 Oracle JDK 一样，都是基于 OpenJDK 定制得到，但是又同时赋予了各自不同的商业特性。比如，我们都知道 OpenJDK 12 添加了一个的新垃圾收集（GC）算法——Shenandoah，但是在 Oracle JDK 的发行中是没有附带的。
• 毕昇 JDK 在基于 OpenJDK 定制的基础上，存在的些许区别，主要来源于对产品功能的一些增强、问题的修复以及和上游特性的合入。

二、为什么要做毕昇 JDK？

2.1、Oracle JDK 授权方式发生变化

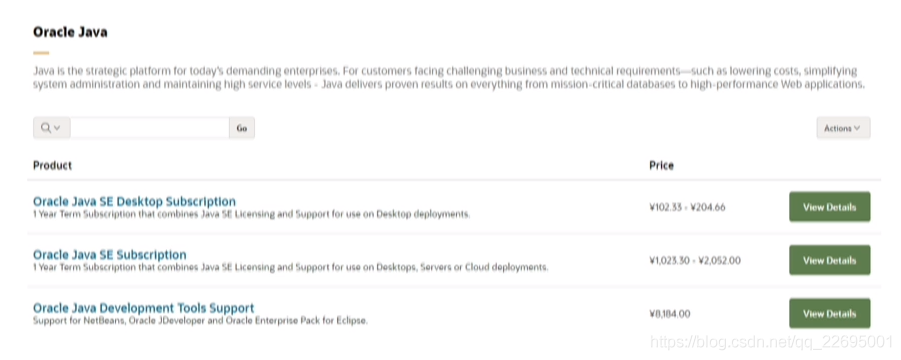

• 除去大家“众所周知”的原因之外，不知道大家是否知道，Oracle JDK 在 8u212 版本之后是收费的。于公司而言，结合 JDK 自身存在的安全漏洞问题，综合商业因素考虑的结果就是研发符合自身发展的 JDK。

注：以上数据来自 Oracle 官网。

2.2、高版本 JDK 有价值特性的渴望

JDK 每六个月发行一次新版本，JDK 版本众多，不同功能/特性在不同 JDK 版本。程序员期望在最熟悉的 JDK 上尽可能多的使用高版本中有价值的特性。例如 G1 GC 在 JDK12 中引入了一个特性，把不使用的内存归还给操作系统，该特性在云场景中非常有价值，目前主流使用的还是 JDK8，自研 JDK 中 Blckport 特性能快速满足需求。

2.3、应用的定制化优化诉求

应用在运行的硬件、场景有特殊的诉求，但这些诉求短期难以进入到社区。例如大数据应用在数学方面有较高诉请求，在自研 JDK 中可以针对数学计算做循环开展、指令优化等编译优化技术，加速计算。

三、毕昇 JDK 现状

3.1、毕昇 JDK 研发现状

• 毕昇 JDK 和 Oracle JDK 一样，都是基于开源 OpenJDK 定制得到。同时团队为上游社区贡献了不少有价值的
  Patch，涉及到：垃圾回收、JIT、运行时内容等。
• 毕昇 JDK 遵循 GPLv2 版权进行开源，并且可以从官方免费下载二进制。
• 毕昇 JDK采用社区化开发和运营，双周会议，目前有 ARM、宝兰德、麒麟等小伙伴一起参与。毕昇 JDK 社区不仅仅支持 ARM 平台，任何关于 JDK 的问题都可以在毕昇 JDK 社区讨论，都会在第一时间得到回复。
• 在上游社区中，团队目前有 Reviewer 1 名，Committer 1名，Author 8 名共 10 余名同事往社区提交代码。
• 毕昇 JDK 在 ARM 上性能、稳定性表现优异。

3.2、毕昇 JDK 性能提升实例

我们通过在测试环境下运行毕昇 JDK 来分析其优势何在，测试环境如下：

• Model：Taishan 2280V2
• OS：openEuler20.09
• HW：kenpeng 920-6426 2600MHz，128 cores
• JDK：JDK8U262

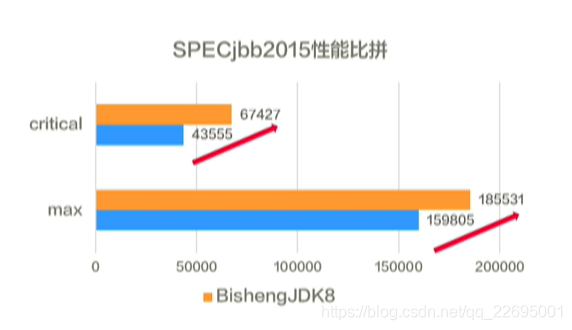

我们通过比较在 SPECjbb 上的数据可以发现毕昇 JDK 在 critical 和 max 上均有较大的提升：critical 提升 55%，max 提升 16%。

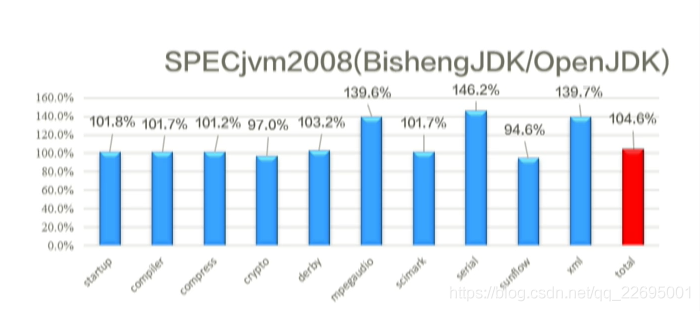

另一方面，在 SPECjvm 上的数据虽然说与上面相比并不是特别明显，但是仍平均提升 4.6%。

四、毕昇 JDK 的 GC 算法优化

4.1、并行复制算法的概念

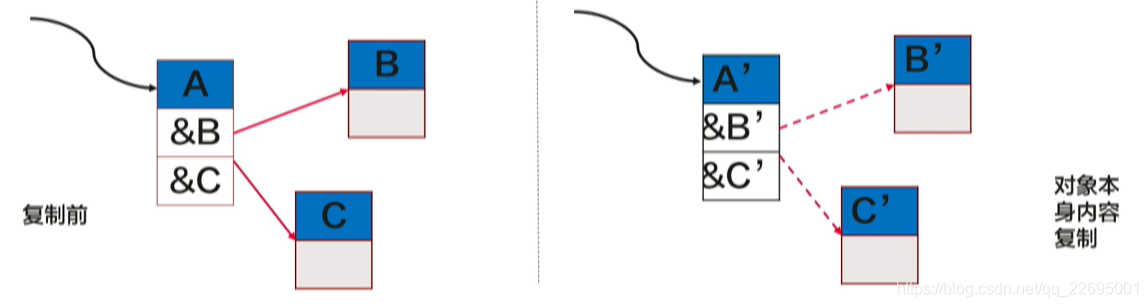

我们都知道复制是 GC 算法里面很重要的一部分，特别是对于新生代的复制：将 from 区中的活跃对象复制到 to 区中，串行复制算法是仅有一个线程负责这个事情，而这无法满足我们的需要。所以我们用到了并行复制算法，那么什么是并行复制算法呢？

• 对象 A 和 B 在并行复制算法中被不同的线程复制，可能由于：对象 A 和 B 有不同到达路径，不同的线程复制。因为任务均衡的问题，线程可以窃取其他线程的复制任务。
• 例如有两个线程 T1 和 T2 分别复制对象 A 和 B，T1：A→A´；T2：B→B´。

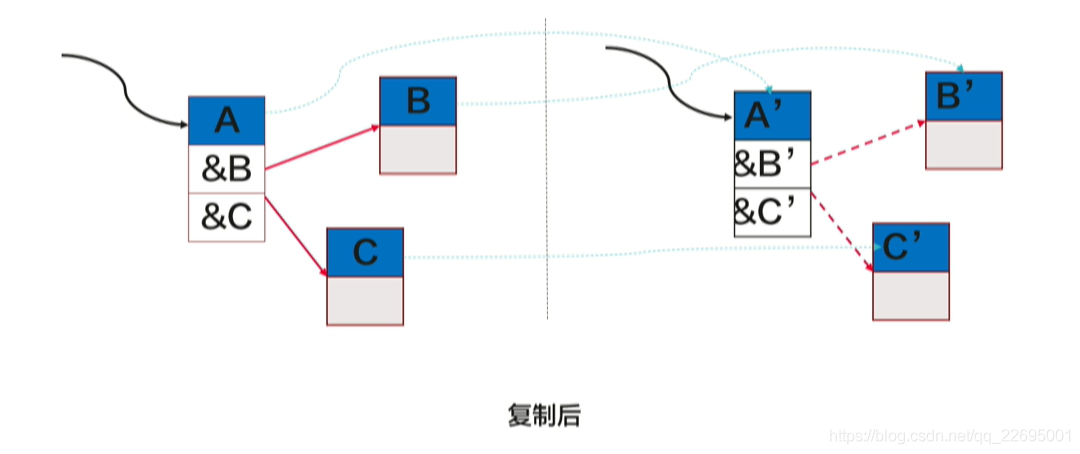

• 在复制时除了复制对象的内容外，还需要使用一个指针（Forwarding Pointer）记录对象转移后地址，防止对象被重复复制。

4.2、架构对并行复制算法的影响

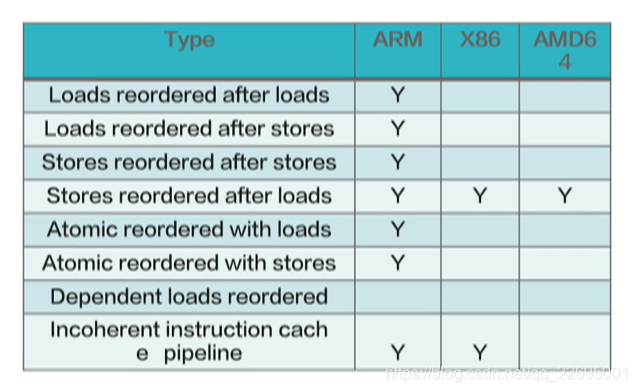

• 多线程的并行工作需要考虑不同架构的内存模型。X86 是一种强内存序架构，ARM 则是一种弱内存序，它们的内存序如下表所示：

• 对于并行复制算法来说，在弱内存序架构下，由于内存序的设计，其他线程可能先观测到转移指针已经更新，但是对象尚未复制。为保证一致性，需要在复制和更新对象头之间插入 membar，在 JVM 关于对象头更新统一抽象为 CAS 函数。
• CAS 在不同的体系结构实现不同，X86 中采用 cmpxchgl 指令；ARM 中采用 Ldaxr/Stlxr 指令。

4.3、并行复制算法的流程

并行复制算法的流程图如下图所示：

• 拷贝对象 obj 到新的对象位置 new_obj；
• 插入 Memory Barrier，对象 obj 通过 CAS 设置转移指针，若成功则执行（3），失败执行（4）；
• 将 new_obj 的引用压入栈中，返回 new_obj；
• 撤销之前分配的对象，将 cas 成功线程的 new_obj 返回。

在热点分析中，我们发现复制操作的 60% CPU 消耗在插入 Memory Barrier 上。

4.4、算法优化减少 membar 之 Q&A

Q：如果不插入 Memory barrier，多个线程观察到内存不一致的情况，在什么情况下会引入问题?
A：

• T1：尚未完成对象复制，但是已经将对象入栈。
• T2：从 T1 的线程栈窃取待复制的对象，并对尚未完成复制的对象进行成员变量的复制更新，导致数据不一致。

Q：对于不需要复制成员变量的对象（例如:对象的成员变量全部是非引用类型；对象的成员变量其引用类型全部为NULL，对象本身是原始类型的数组），还有必要使用 Memory Barrier?
A： NO！

Q： 如何识别这些对象?
A：

• 静态分析对象：可以发现对象的成员变量全部是非引用类型、原始类型的数组。已经开源。
• 动态分析对象：通过屏障技术识别。

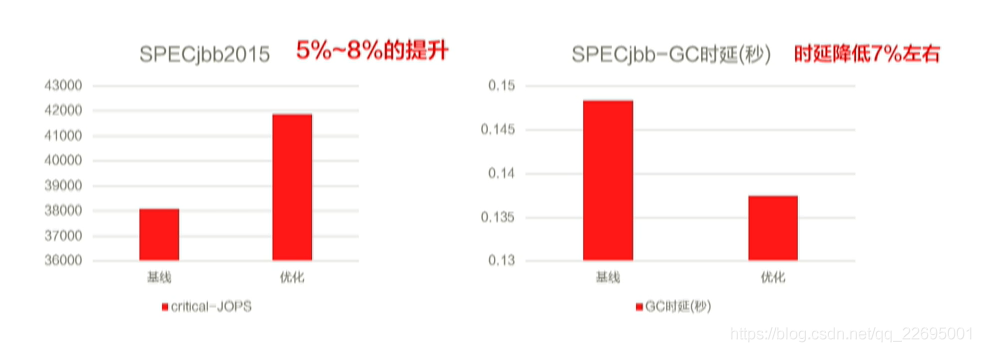

通过对于并行复制算法的优化，我们分别在 SPECjbb 和 SPECjvm 达到了较好的预期成果，如下图所示：

4.5、G1、GC 的优化

针对 G1 Full GC 优化，Full GC 分为 4 个阶段，分别是：

• Mark：标记整个堆空间的活跃对象，并记录活跃对象。
• Prepare：计算每个活跃对象在就地压缩后的位置。
• Adjust：根据对象新的地址，调整对象成员变量的引用位置。
• Compact：复制对象的内存数据。

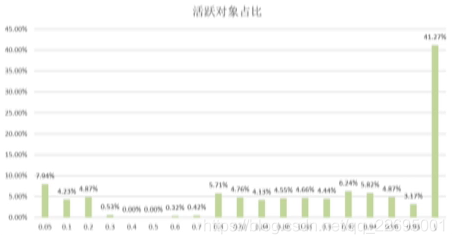

Compact 阶段一般是最为耗时的，涉及到内存数据的移动。那么 能否在允许一定浪费空间的前提下，对于活跃对象多的部分分区不移动或者少移动，从而提高算法效率？ 我们对活跃对象作下图：

我们可以发现：

• 分区活跃对象占比符合 U 型分布。
• 对 Benchmark 进行研究，有 41.27% 分区活跃对象占比在 98%。
• 减少对象的移动在一定程度上也符合强分代理论的假设。
• 测试发现，对于类似的应用性能有 3~5% 的提高。

我们已经将相关代码贡献到社区，欢迎大家前往查看。

4.6、ZGC 的优化

• 毕昇 JDK 11 是第一个在 ARM 架构中支持 ZGC 的 JDK。
• ZGC 的目标是管理 TB 级内存，且垃圾回收的停顿时间控制在 10 毫秒。ZGC 的回收过程包括 3 步，分别是：并发标记(Mark)、并发转移（Relocate)和并发重定位(Remap)。在转移的过程，为了提高转移的效率，只有当页面的垃圾回收空间达到一定比例才会参与转移。目前的实现中比例通过参数 ZFragmentLimit 控制，该参数的默认值为 25。
• 如何设置 ZFragmentLimit？过大，内存浪费；过小，回收效率低下。

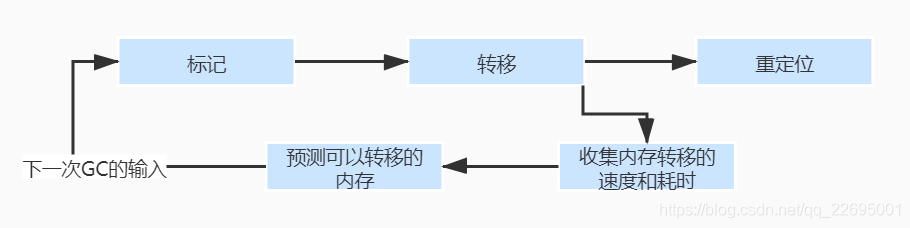

• 在 GC 执行的过程中收集转移的信息（内存转移的速率、转移耗时），并预测下一次 GC 可以转移的内存，使用预测值来控制哪些页面可以参与转移。如下图所示：

• 计算内存的转移速率：

• 预测本次 GC 的转移速率：

• 使用正态分布，并辅以 99% 的置信度。
• 预测本次 GC 的转移耗时：

• 预测本次 GC 的转移字节：

• 对于 Benchmark 的测试表明，效果 3~5% 的提升，代码已经开源，正在往社区同步。

五、JIT 优化——SVE 算法优化

5.1、SVE 算法优化相关介绍

SVE(Scalable Vector Extension)是 ARM AArch64 架构的下一代 SIMD 指令集。

• 支持 SVE1 指令集。
• 自动判断适应 SVE1/NEON
• 支持 Z0~Z31 寄存器。
• 支持从 128~2048 bits 全尺寸 SVE 寄存器。
• 支持 PO~P7 谓词寄存器。
• 支持大部分自动向量化(SuperWord)Node。

5.2、SVE 算法优化成果

VectorAPI 新增 Node 全部贡献到上游社区，毕昇 JDK 目前暂未合入。到目前为止，SVE一共向上游社区提交了 11 个patch，相关代码超过 3000 行。

public static float sumReductionImplement(float[] a, float[] b, float[] c, float[] d, float total) {

		for (int i = 0; i < a.length; i++) {

			d[i] = (a[i] * b[i]) + (a[i] * c[i]) + (b[i] * c[i]);
			total += d[i];
		}
		return total;
	}

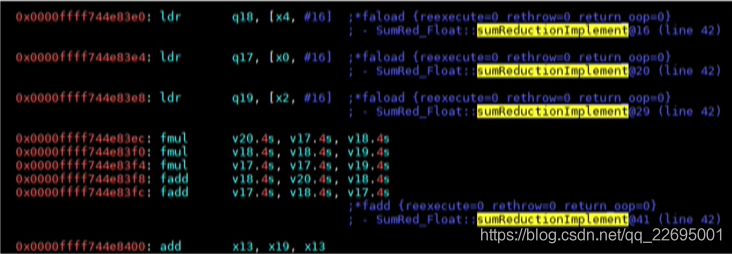

优化之后的 NEON 机器代码如下图所示：

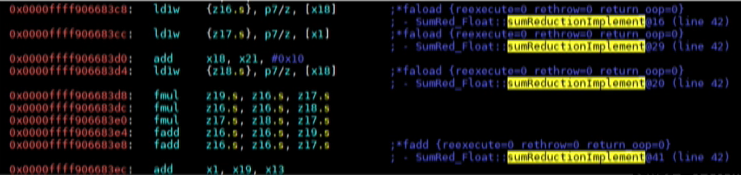

优化之后的 SVE 机器代码如下图所示：

六、软硬协同——鲲鹏 KAE 硬件加速

• KAE(Kunpeng Accelerator Engine)是华为鲲鹏服务器提供的硬件加速器，在鲲鹏芯片中有一个独立的 I/O DIE 用于处理加解密功能。
• 毕昇 JDK 提供了 KAEProvider，充分发挥硬件能力，应用只需要简单的适配，无须代码开发，即可使用鲲鹏服务器的硬件能力，提供应用的运行效率。
• 在毕昇 JDK 最新的版本，发布了 4 款加解密算法（AES、Digest、HMAC、RSA)，在针对 Benchmark 的测试中，部分算法可以加速 40%，在安全领域将大大节约运行时间。目前和宝兰德正在进行联合开发。第二批算法的支持将于 Q2 发布。

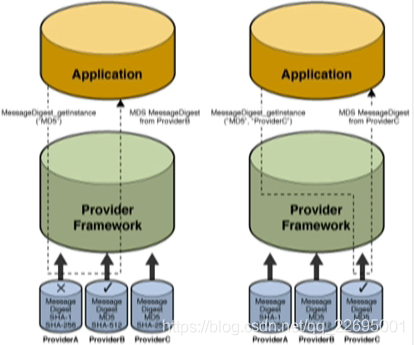

• 加解密方案是基于 JCA(Java Cryptography Architecture，Java 加密架构），是 Java 平台的重要组成部分。KAE 是基于 JCA 来提供加解密服务，在毕昇 JDK 中称为 KAEProvider。流程如下图所示：

• JCA 提供 2 种方式选择不同的 provider，通过代码指定或者配置文件。如下：
• 方式 1：使用 Security API 添加 KAE Provider，并设置其优先级。
• 方式 2：修改 jre/lib/security/java.security 文件，添加 KAE Provider，并设置其优先级。

七、毕昇 JDK 还能带来什么价值？

• 经过评估和测试，毕昇 JDK 目前还以社区的特性为基础 Backport 了一批有价值的特性。

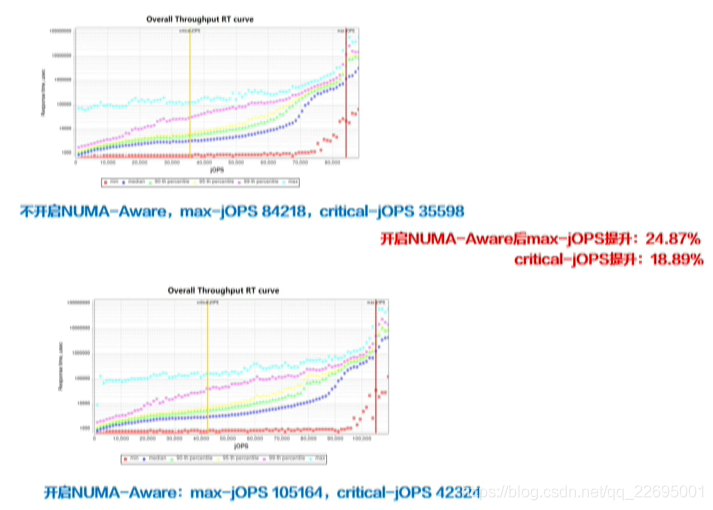

• G1 NUMA一Aware，该特性能充分发挥 NUMA 的优势，在多核的硬件平台中效果更佳。毕昇 JDK 中还在社区的基础上修复了一些问题：例如因为操作系统的线程调度导致线程在多个节点迁移，迁移在 NUMA 特性上会导致一些内存分区无法得到有效回收；增强了大对象的 NUMA一Aware 功能。效果提升如下图所示：

• 在 JDK 10 中 AppCDS 的特性,其思路是将 String 对象，类元数据对象存放到一个共享文件中，让多个 JVM 进程能够通过共享信息，减少类元数据对象的加载、解析。
• 毕昇 JDK 通过移植该特性，测试发现取得良好的效果，对于大数据的一些场景可以优化接近 10%。
• G1 Uncommit，在内存使用较低的情况下，会通过周期性的触发 GC 进行垃圾回收，并将回收后的内存归还给操作系统，该特性对于云场景中，能明显的降低内存的私有量。毕昇 JDK 在社区版本基础上，将串行的内存释放修改为并发（在最新的 JDK 16 中也采用了相同的实现)。

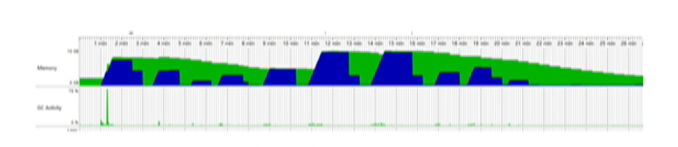

在开启 G1 Uncommit 后，我们可以在下图中看到，在内存不使用的场景中会稳步下降：

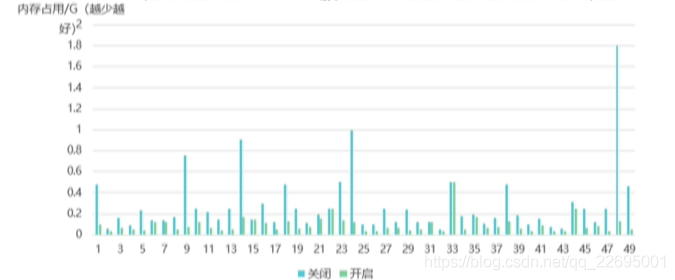

而在实际的业务场景中，效果更是显而易见的，如下图所示：

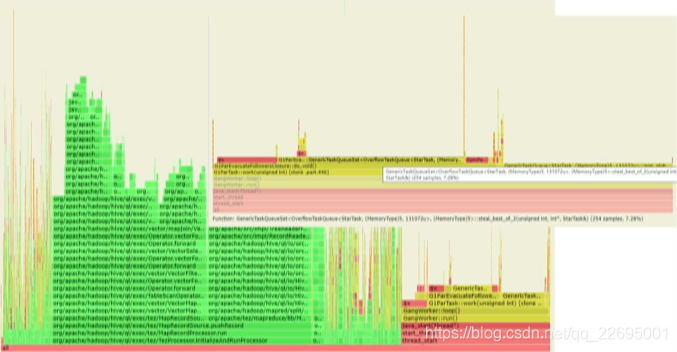

• 并行任务窃取机制优化，在一些应用发现任务窃取占比很高。对于并行任务窃取 Google 对社区贡献了一个有价值的设计，极大的优化了并行任务窃取。在毕昇 JDK 中，PS、ParNew、G1、Shenandoah 等都因此而受益。

• 目前我们正在针对多核的服务器优化任务窃取，待成熟后会继续开源。

八、毕昇 JDK 的未来发展

8.1、即将面世的功能

• 完善 KAE 硬件加速算法，预计 Q2 发布。
• G1 GC 中并行 NUMA-Aware、Full GC 将落地于毕昇 JDK8，Q2。
• jmap 增强，针对 CMS 做并行 dump。

8.2、未来方向

• 积极参与社区中 SVE、Vector API 特性的开发、演进。目前提交代码超 3000 行。
• 优化内存管理，正在进行：ZGC 分代、Thread Local GC、AOT 等项目。

九、如何获得毕昇 JDK 及帮助？

下载 JDK 8 和 JDK 11：https://kunpeng.huawei.com/#/developer/devkit/complier?data=JDK

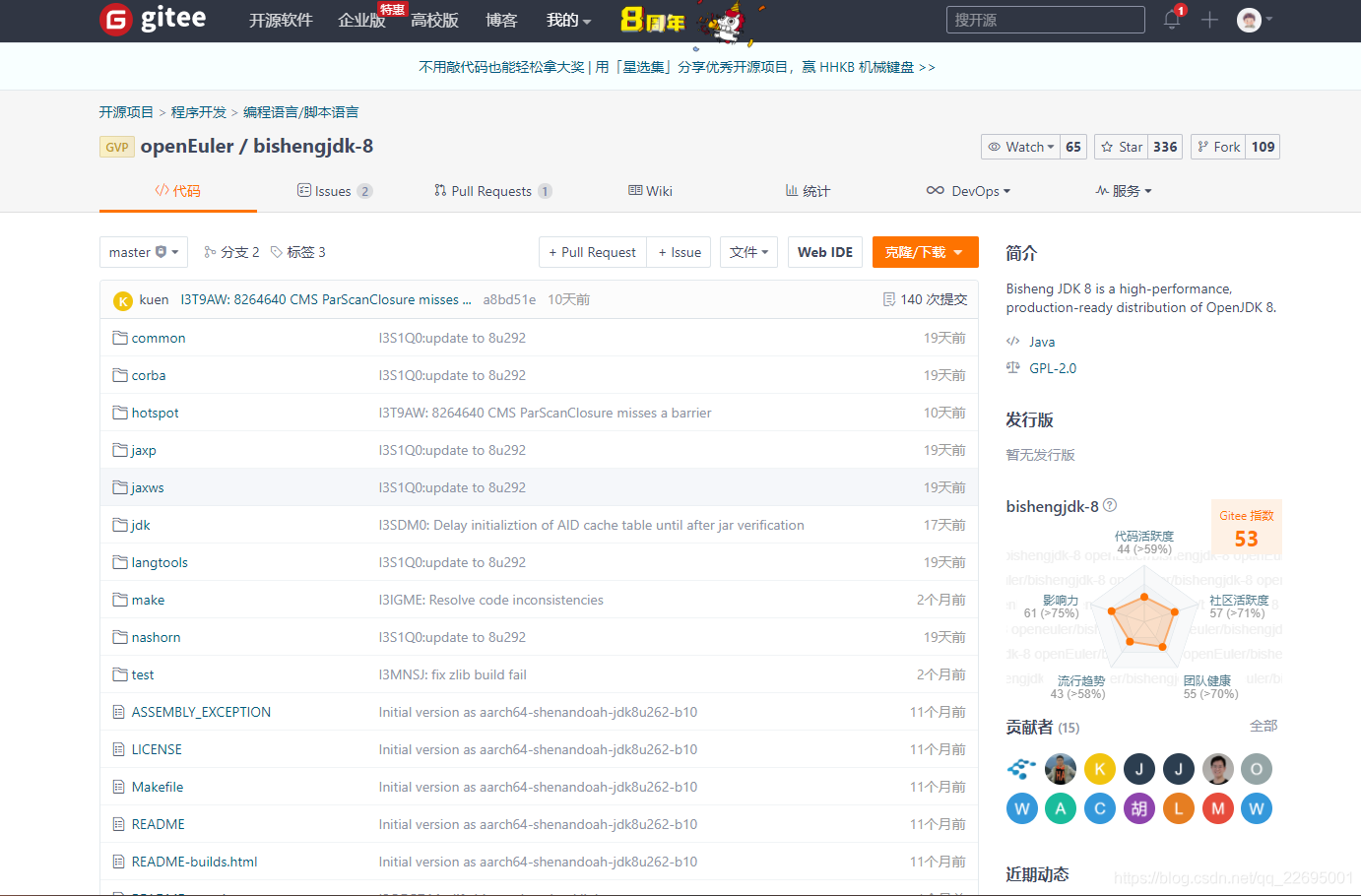

9.1、JDK 8 的代码仓

https://gitee.com/openeuler/bishengjdk-8

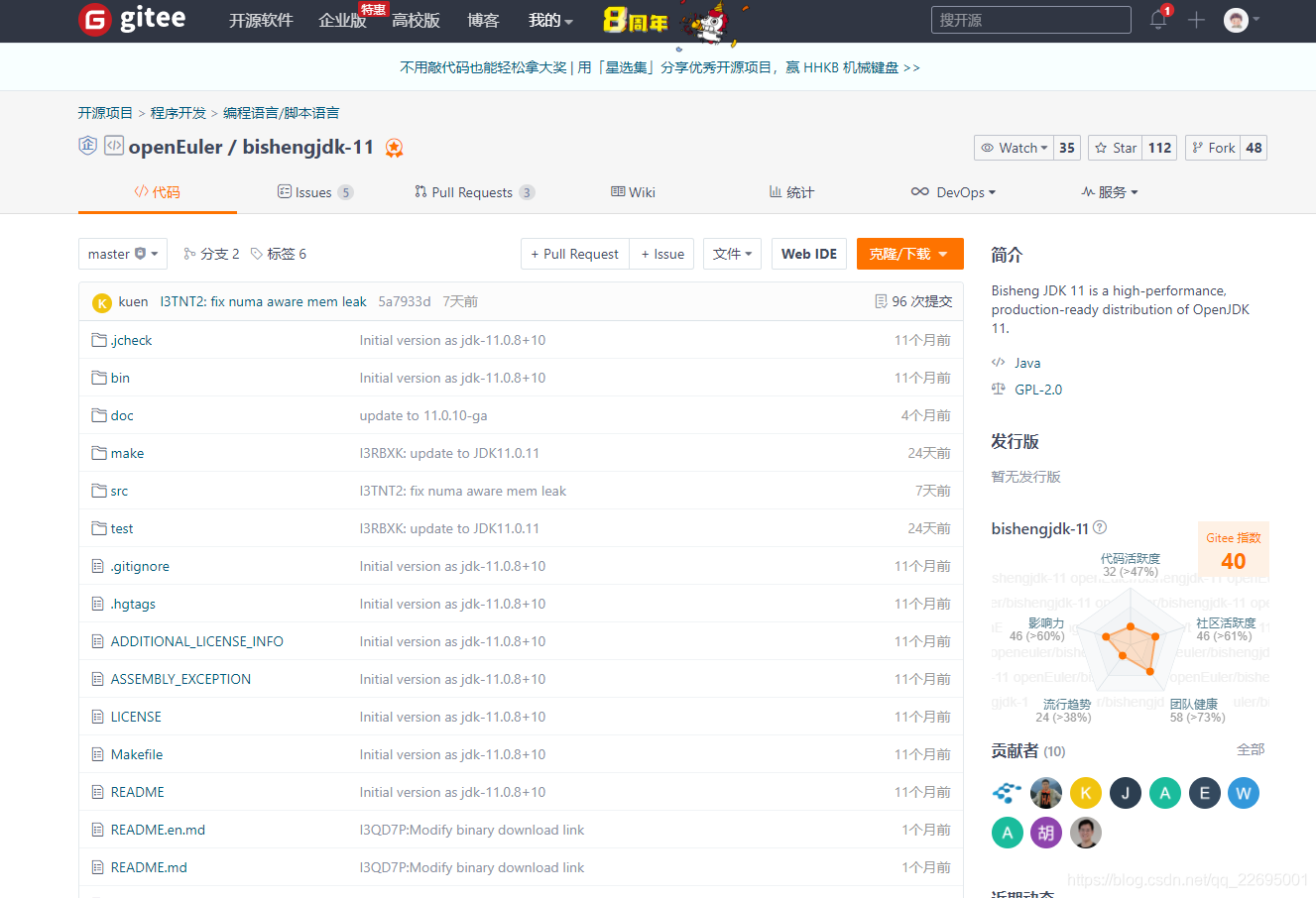

9.2、JDK 11 的代码仓

https://gitee.com/openeuler/bishengjdk-11

---

本文我们给大家介绍了何为毕昇 JDK，整体的发展史如何，是在什么样的形势下华为要做毕昇 JDK，在底层的优化方面又做到了哪些？同时又潜藏了哪些值得开发的价值？正为华为编译器资深技术专家彭成寒老师所讲，把数字世界带入每个人、每个家庭、每个组织，构建万物互联的智能世界，这是我们的追求！

---

我是白鹿，一个不懈奋斗的程序猿。望本文能对你有所裨益，欢迎大家的一键三连！若有其他问题、建议或者补充可以留言在文章下方，感谢大家的支持！
