• windows 10 64位
• gtx 1050Ti
• yolov5 5.0 + pytorch1.7 + cu110
• pyqt5

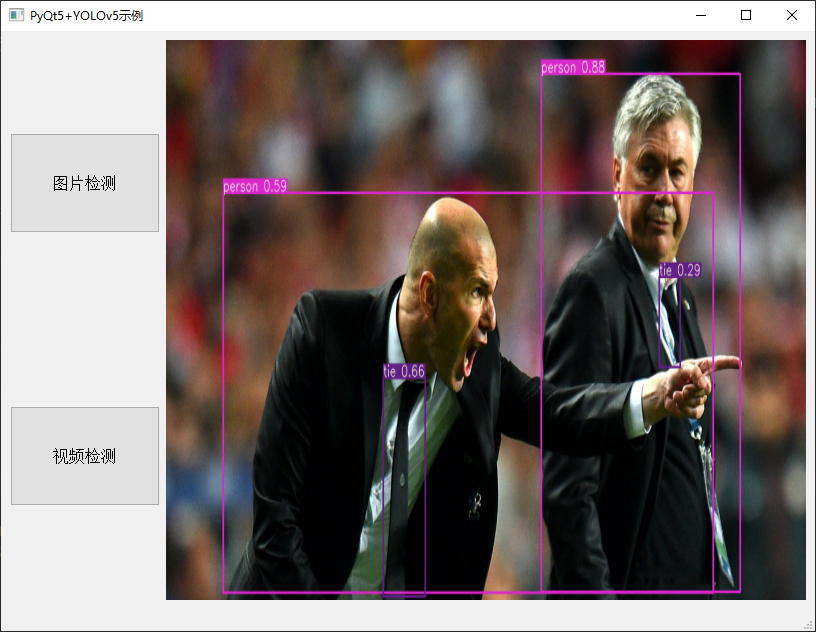

有小伙伴在问，能不能给yolov5做个GUI界面，比如使用pyqt5框架？ 本篇，我们就来实现一下，废话不多说，先看看效果图

界面元素非常简单，2个功能按钮，对应的是图片和视频检测，1个图片显示区域，显示图片或视频目标检测后的结果

基础环境安装

这里我们使用yolov5的最新发布版本5.0，依赖库的安装本篇就不再讲述了，可以参考 YOLOv5发布5.0版本

接下来安装pyqt5，使用如下命令

pip install pyqt5 pyqt5-tools

UI界面设计

界面部分的设计，使用pyqt5自带的图形化设计工具designer，好处是简单易用，所见即所得。设计完成后生成的ui文件，只需要执行一条命令就可以轻松转换成python代码。

首先打开designer.exe，创建Main Window

界面上有2个按钮和一个文本框(使用文本框来显示图片)，对应到pyqt5中是push button和label，从左侧的widget box中搜索并拖入到中间的工作区中，元素的属性可以在右侧修改

2个按钮，使用垂直布局排列

按钮布局和文本框，使用水平布局

为了自适应布局，也就是当放大、缩小窗口大小时，仍保持界面元素的比例，可以在空白位置，点击鼠标右键，选择 布局 --> 水平布局

布局的属性，同样的进行适当修改

调整后的界面

最后保存下，生成一个.ui的文件，然后，通过pyqt5提供的转换工具，将ui文件转换成python的代码，如下

pyuic5.bat -o main.py untitled.ui

生成的代码main.py是这样的

# -*- coding: utf-8 -*-

# Form implementation generated from reading ui file '.\untitled.ui'
#
# Created by: PyQt5 UI code generator 5.9.2
#
# WARNING! All changes made in this file will be lost!

from PyQt5 import QtCore, QtGui, QtWidgets

class Ui_MainWindow(object):
    def setupUi(self, MainWindow):
        MainWindow.setObjectName("MainWindow")
        MainWindow.resize(800, 600)
        self.centralwidget = QtWidgets.QWidget(MainWindow)
        self.centralwidget.setObjectName("centralwidget")
        self.horizontalLayout_2 = QtWidgets.QHBoxLayout(self.centralwidget)
        self.horizontalLayout_2.setObjectName("horizontalLayout_2")
        self.horizontalLayout = QtWidgets.QHBoxLayout()
        self.horizontalLayout.setSizeConstraint(QtWidgets.QLayout.SetNoConstraint)
        self.horizontalLayout.setObjectName("horizontalLayout")
        self.verticalLayout = QtWidgets.QVBoxLayout()
        self.verticalLayout.setContentsMargins(-1, -1, 0, -1)
        self.verticalLayout.setSpacing(80)
        self.verticalLayout.setObjectName("verticalLayout")
        self.pushButton_img = QtWidgets.QPushButton(self.centralwidget)
        sizePolicy = QtWidgets.QSizePolicy(QtWidgets.QSizePolicy.Minimum, QtWidgets.QSizePolicy.MinimumExpanding)
        sizePolicy.setHorizontalStretch(0)
        sizePolicy.setVerticalStretch(0)
        sizePolicy.setHeightForWidth(self.pushButton_img.sizePolicy().hasHeightForWidth())
        self.pushButton_img.setSizePolicy(sizePolicy)
        self.pushButton_img.setMinimumSize(QtCore.QSize(150, 100))
        self.pushButton_img.setMaximumSize(QtCore.QSize(150, 100))
        font = QtGui.QFont()
        font.setFamily("Agency FB")
        font.setPointSize(12)
        self.pushButton_img.setFont(font)
        self.pushButton_img.setObjectName("pushButton_img")
        self.verticalLayout.addWidget(self.pushButton_img, 0, QtCore.Qt.AlignHCenter)
        self.pushButton_video = QtWidgets.QPushButton(self.centralwidget)
        sizePolicy = QtWidgets.QSizePolicy(QtWidgets.QSizePolicy.Minimum, QtWidgets.QSizePolicy.Expanding)
        sizePolicy.setHorizontalStretch(0)
        sizePolicy.setVerticalStretch(0)
        sizePolicy.setHeightForWidth(self.pushButton_video.sizePolicy().hasHeightForWidth())
        self.pushButton_video.setSizePolicy(sizePolicy)
        self.pushButton_video.setMinimumSize(QtCore.QSize(150, 100))
        self.pushButton_video.setMaximumSize(QtCore.QSize(150, 100))
        font = QtGui.QFont()
        font.setFamily("Agency FB")
        font.setPointSize(12)
        self.pushButton_video.setFont(font)
        self.pushButton_video.setObjectName("pushButton_video")
        self.verticalLayout.addWidget(self.pushButton_video, 0, QtCore.Qt.AlignHCenter)
        self.verticalLayout.setStretch(0, 1)
        self.verticalLayout.setStretch(1, 1)
        self.horizontalLayout.addLayout(self.verticalLayout)
        self.label = QtWidgets.QLabel(self.centralwidget)
        self.label.setObjectName("label")
        self.horizontalLayout.addWidget(self.label)
        self.horizontalLayout.setStretch(0, 1)
        self.horizontalLayout.setStretch(1, 3)
        self.horizontalLayout_2.addLayout(self.horizontalLayout)
        MainWindow.setCentralWidget(self.centralwidget)
        self.menubar = QtWidgets.QMenuBar(MainWindow)
        self.menubar.setGeometry(QtCore.QRect(0, 0, 800, 23))
        self.menubar.setObjectName("menubar")
        MainWindow.setMenuBar(self.menubar)
        self.statusbar = QtWidgets.QStatusBar(MainWindow)
        self.statusbar.setObjectName("statusbar")
        MainWindow.setStatusBar(self.statusbar)

        self.retranslateUi(MainWindow)
        QtCore.QMetaObject.connectSlotsByName(MainWindow)

    def retranslateUi(self, MainWindow):
        _translate = QtCore.QCoreApplication.translate
        MainWindow.setWindowTitle(_translate("MainWindow", "PyQt5+YOLOv5示例"))
        self.pushButton_img.setText(_translate("MainWindow", "图片检测"))
        self.pushButton_video.setText(_translate("MainWindow", "视频检测"))
        self.label.setText(_translate("MainWindow", "TextLabel"))

整合YOLOv5和PyQt5

有了上面的main.py界面代码，我们就可以在它的基础上加入yolov5检测的代码了。说白了，就是将yolov5中的detect.py中相应的代码移植过来。

1. 加个程序入口

   PyQt5的惯用写法

   if __name__ == '__main__':
       app = QtWidgets.QApplication(sys.argv)
       ui = Ui_MainWindow()
       ui.show()
       sys.exit(app.exec_())

2. 在Ui_MainWindow类中添加构造函数__init__

   这里主要是几个方法的调用，包括界面的搭建、槽函数的初始化、定时器的初始化、模型的初始化

3. 图片的选择与yolov5的检测，放在了一个方法中，检测结束后，将带有检测框的图片显示在文本框中

4. 视频选择与视频检测，在2个方法(都是slot)中处理，当选中了某个视频，定时器开启，然后视频检测的方法启动

把工程已经放在了github上，https://github.com/xugaoxiang/yolov5-pyqt5，觉得有用，请给个star。
