电源DIY：自制低成本工作台电源（3.3V、5V、±12V输出，只需￥50元）

物联网技术顾问

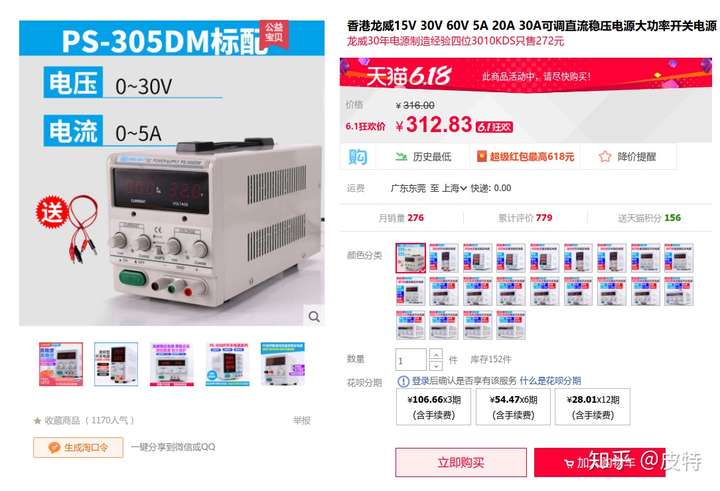

捣鼓硬件必须有一个电源。某宝随便一搜，一个电源就要大几百，好不容易找到一个便宜一点、品牌尚可的，只有1路电源输出：

v2-ad083fe50dfaae8ee16fad177fbd02d9_720w.jpg图1-淘宝电源

这意味着无法给电路同时提供正、负极电源，也就是无法玩转LM741这种双轨供电的IC了。当然你说可以通过构造一个电路将一个电源分为两个更低电压的电源，那是另一个话题了。

到底有没有低成本的电源供我们使用呢？答案是必须有。

二、ATX电源

10年前的台式机上就配备了ATX电源，为主板供电，这种电源可以提供3.3V、5V、12V、甚至-12V供电，完全满足创客工作台上的各种弱电工作需求！

图2-老电脑里的ATX电源

来看一下ATX电源的输出接口：

图3-ATX电源输出接口

我们需要的3.3V、5V、12V、-12V，都在体型最大的20/24pin接口里：

图4-ATX 24pin接口电气功能

注意上图中Pin 16（绿色的）是开机信号线，它必须接地，ATX电源才能开启。

功率方面不用担心，一般ATX电源都能提供200W左右功率，3.3V、5V、12V接口都能提供数个安培电流，唯独-12V接口弱一点，只能提供数百个mA电流。不过普通情况也够用了。

三、物料准备

如果你没有老电脑上的ATX电源，那可以淘宝或者闲鱼一个，有很多人买品牌机的拆机件，￥30元可以搞到一个不错的。

图5-淘宝/闲鱼ATX电源

买的时候注意是ATX电源有要生产资质厂家，有CE等认证标志，然后看一下功率和接口定义。譬如以下是我花￥33元（含邮费）买的LITEON ATX电源：

图6-我买的ATX电源图7-电气规格铭牌

上述，正电压可以输出十几A电流，负电压（-12V）输出0.3A电流。

ATX的20/24pin接口，直接引线不方便，但是万能的某宝上有卖取电转接口，只需￥8.5元：

图8-ATX电源接口取电转接板

另外，可以考虑买一些接头和线缆，用于连接上述转接板，以下是U型接头：

图9-电源线U型接头

附上其他配件一览（我正好有些金属支架可以安装转接板，你没有也没关系）：

图10-配件一览

包括ATX电源在内，全部加起来应该不超过￥50元！

四、动手干

1. 给取电转接板安装支架

图11-安装支架

2. 拆掉ATX电源上的螺丝

图12-拆掉螺丝

3. 固定取电转接板支架

图13-固定支架

4. 焊接U型接头

图14-焊接U型接头

5. 连接输出线缆的U型接头

图15-连接输出线缆

6. 连接20/24pin接头

图16-连接20/24pin接头

7. 连接220V市电

图17-连接220V市电

该步骤会将ATX 20/24pin连接器中的绿色线缆接地，以此启动ATX电源。

图18-上电

五、最终测试

1. 测试-12V（负12V）

图19-测试-12V

2. 测试+12V

图20-测试+12V

3. 测试+5V

图21-测试+5V

4. 测试+3.3V

图22-测试3.3V

由此，我们实现了一个3.3V、5V、±12V输出的低成本工作台电源，可以给面包板供电了。

图23-最终效果1图24-最终效果2-给面包板供电

（全文完）
