大家好，我是蚂蚁金服 Oasis 3D 负责人 烧鹅，很荣幸能在 SEE Conf 跟大家分享我们在 Web 3D 的实践。

我们团队一开始是为了提升互动类产品的趣味性和商业转化数据，开始储备 3D 图形技术的开发能力。刚开始我们做了一系列的技术调研，像基于 Web 的方案 ThreeJS、BabylonJS，虽然开源多年拥有发达的社区，但是一开始并不是“移动优先”（Mobile First）考虑，而且编辑器功能也很弱，并不满足实际开发的需求；另外，基于的 Native 的方案 Unity、Unreal 等更面向游戏开发者，之于传统的前端工程师上手成本太高，而且通过 WebAssembly 方案导出的产物太大（几百M），并不是适合 Web 环境加载运行。

因此，我们决定深耕 3D 图形技术，打造面向蚂蚁金服前端工程师且适应蚂蚁未来业务发展的 3D 技术产品：Oasis 3D。“Oasis”这个名字取自电影《头号玩家》中的大型虚拟世界“绿洲”，Web 3D 的世界就像一片荒漠，我们希望有一天能把它变成绿洲——这是我们的愿景。

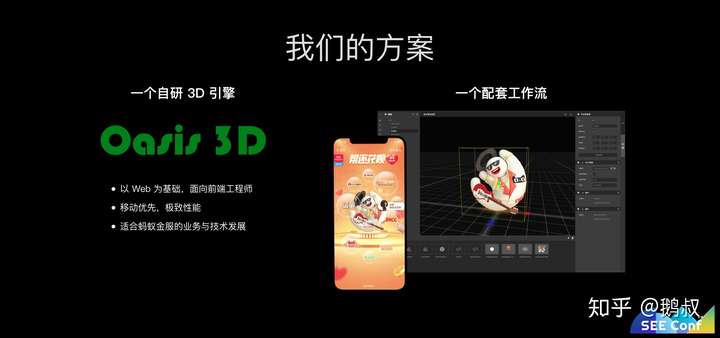

Oasis 3D 是一个面向前端工程师的综合性 3D 解决方案，由引擎和配套工作流组成，我接下来会着重介绍这两部分。

Oasis 3D 引擎

引擎部分，我会从架构、渲染、动画三方面介绍。

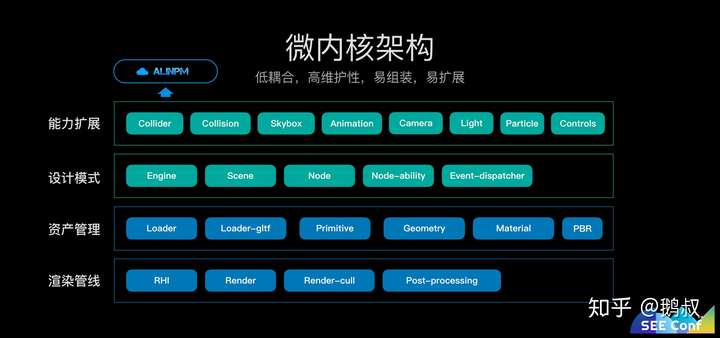

Oasis 3D 引擎实现“Do one thing, Do it well”的微内核架构，分为渲染管线、资产管理、设计模式、能力扩展等四层，每个层中的模块都是一个独立的包，通过 AliNPM 托管，并使用 Lerna 来管理包之间的依赖，具备低耦合、易扩展等特点。除了每个包可以独立维护，比如更好地写单测之外，通过强大的“能力扩展”不断地衍生出新的模块，并可以像乐高积木一样组装出适合不同业务的 3D 引擎，比如工业产品渲染引擎、 3D 地理可视化引擎。

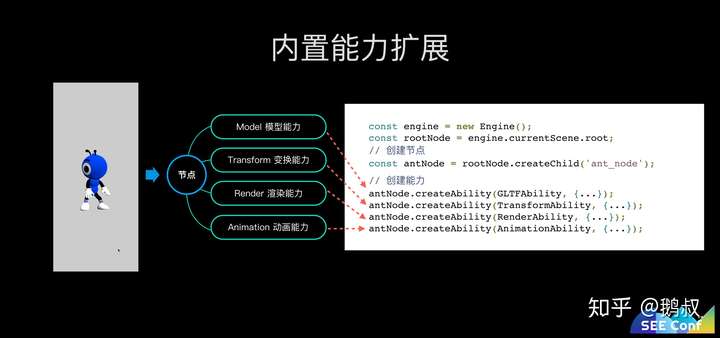

上述四层中，“能力扩展”是引擎面向开发者的核心概念。以下图的“跳舞的蚂蚁”为例，要实现这样的效果需要以下四部分能力：

• Model：模型能力，用来负责模型的加载和解析，目前我们使用的 glTF 标准模型格式；
• Transform：变换能力，就是位置、旋转、缩放的集合（简称TRS）；
• Render：渲染能力，比如使用 WebGL 渲染的能力；
• Animation：动画能力，这里指的是骨骼动画的播放；

这几个能力是引擎中的内置能力，可以通过编写简单的过程式代码实现单个节点能力的增加，不需要某种能力也可以很方便地删除代码。可能有人会问：如果想自定义能力该如何实现？ Oasis 3D 引擎提供了自定义能力扩展，基于 Nodeability 这个基类可以快速扩展出自己想要的能力，比如想给上面的蚂蚁增加一种“麦克杰克逊”的太空漫步的能力，可以这样写代码：

// “麦克杰克逊”能力
class MichaelJacksonAbility extends NodeAbility {
  constructor(node) {
    super(node);
    this._time = 0;
  }
  onUpdate(deltaTime) {
    this._time += deltaTime;
    let x = Math.sin(this._time * 0.001) * 4;
    this.node.position[0] = x;
  }
}
// 扩展“麦克杰克逊”能力
antNode.createAbility(MichaelJacksonAbility);

NodeAbility 是所有能力的基类，可以通过在它的生命周期钩子函数 onStart 、 onUpdate 、 onDestroy 里编写代码实现想要的功能。

渲染是一个 3D 引擎比较核心的部分，也是多数人望而生畏的部分。Oasis 3D 的渲染管线设计简洁，首先引擎通过浏览器提供的 requesetAnimationFrame API 启动一个主循环，渲染器负责递归场景树中的节点并遍历更新其各种能力的属性；然后通过 glTF 提供的3D场景信息和基于物理渲染（Physically based rendering）的材质解析生成图元（点、线段或三角形，一般指三角形）和PBR材质，渲染硬件接口（Render Hardware Interface）封装了 WebGL 1.0 的API，负责图元和材质的绘制。

巧妇难为无米之炊，glTF 就是 Web 3D 世界的“米”，由 WebGL 官方组织 Khronos 提出，是 Web 3D 标准的场景格式。它是图元和材质的输入，主要由一个描述场景结构的JSON文件和一个包含几何体、骨骼动画和蒙皮等信息的二进制文件组成。

PBR 材质是 Oasis 3D 引擎目前主要使用的材质，和传统的简单材质如 Bling-Phong 的区别在于它遵守能量守恒定律。举个简单的例子，光线射到一个物体上，高光部分的光斑越小就越亮，而 Bling-Phong 材质的实现只是漫反射、镜面反射等值的简单叠加，并没有遵循能量守恒定律。我们目前使用的是2013年由迪斯尼公布的Cook-Torrance BRDF 算法，这个算法的 fragment shader 实现代码将近1000行。虽然 PBR 材质的算法比较复杂，但是应用层暴露的 API 很简单，这也是 PBR 受欢迎的地方。

终于讲到了硬件渲染接口（Rendering Hardware Interface，简称 RHI），相信不少人都尝试学习过 WebGL，网上很多教程都会讲如何绘制一个三角形，上来就是一坨代码，大部分人还没入门就放弃了。WebGL 的 API 大概有满满的两页，如果没有好的封装，写起来十分费劲。 Oasis 3D 引擎 RHI 的设计可以类比画画的过程，首先通过 GLRenderTarget 这个类找到画布（封装了 WebGL 中的 framebuffer 概念），然后通过 GLTechnique 调好画笔，Technique 是 glTF 场景中引入的概念，包含了 Shader 程序的主要操作，最后通过 GLPrimitive 接受图元信息（VBO 和 IBO）执行 Drawcall 绘图指令 drawElements 或 drawArrays 。

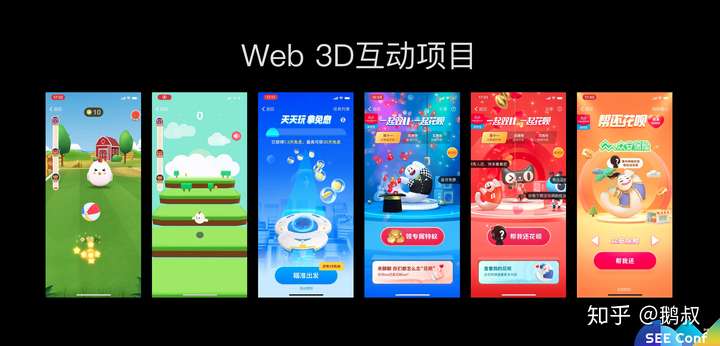

引擎的最后部分讲一下动画，动画赋予整个 3D 场景灵魂。以去年“花呗双十一主会场”的动画为例，拿到这样的设计稿，很多前端同学会很崩溃，用传统的前端技术是无法实现的，觉得干脆就用视频来播放一下就满足需求了，但视频方案有几个问题：

• 高清视频一般体积都比较大，对移动端来说用户无法接受，边下载边播放中间可能出现网络抖动造成卡住的现象；
• 视频在安卓手机上存在无法自动播放的问题，iOS低电量模式也无法自动播放，目前没有好的解决方案；
• 视频的可配置性和可交互性太差，比如无法根据业务需求产生不同的粒子动画效果。

而 Web 3D 方案不存在这些问题。在这个案例中，这个令人眼花缭乱的动画由骨骼动画、粒子动画、自定义Shader动画等组成，接下来详细讲一下骨骼动画和粒子动画的实现原理。

骨骼动画由 Maya、C4D 等专业 3D 美术软件制作，导出成 glTF 格式，其中包含了骨架与蒙皮信息。骨架由多个骨骼组成，通过 4x4 的矩阵来驱动每根骨骼的旋转等变换，骨架带动蒙皮，蒙皮通过不同的权重系数影响了顶点位置的变化，最后大家看到效果就是顶点位移后的效果。要注意的时候在移动端骨骼数是有限制的，超出之后部分骨骼动画将无法播放。

粒子动画 的实现重点在于把大量计算从 CPU 转移到 GPU 并行计算，CPU 通过每帧输入一个最简单的时间值给 GPU 来实现每个粒子的位置、旋转角度、透明度、贴图UV等数值的更新，它的算法很简单，就是中学物理中的匀变速运动。

综上，从架构、渲染、动画三个维度，可以看到 Oasis 3D 引擎的特点：

• 微内核架构，组件式扩展；
• glTF2.0 及配套 PBR 材质支持；
• 丰富多样的动画系统。

Oasis 3D 工作流

虽然有了一个能力相对完备的引擎，但是实际项目开发过程中我们仍然遇到诸多研发效率问题。以去年“借呗双十一预热游戏“为例，如果手写代码来实现，就会面临流程繁琐、上手成本高、反复联调等问题。我们可以通过高效的工作流来避免因这些问题造成的时间浪费，释放出更多的精力来打磨游戏和动画。

工作流的探索，我们也走过一些曲折的路。刚开始，我们希望借助 Unity 强大的能力来对接3D建模软件导出的美术资产，并且完成3D场景的搭建，然后通过 Unity 的 glTF Exproter 插件导出产物供 JS 运行时加载。这条路刚开始觉得很完美，但是真正使用的时候发现各种不尽人意的地方。比如在前端工程师中很少人熟悉 Unity，安装并学习这个软件就是门槛；Unity 中渲染的效果和在 Web 中不一致；通过插件导出的 glTF 需要手动优化并上传 CDN。另外，美术素材往往会不断迭代，每次通过 Unity 这个“中介”来调整场景和材质很耗时，反反复复，过程枯燥。现在基于 NPM、Babel、Webpack、React 等技术栈的前端开发环境已经很复杂了，这样的 3D 研发工作流更加消磨了做 3D 应用的信心。

为了解决工作流1.0的问题，我们迈向了工作流2.0。其中，最重要的部分是自研了一个开箱即用的在线编辑器 Oasis Editor。通过这个编辑器我们实现了美术资源的无缝对接，并且面向前端工程设计，让整个 3D 研发过程高效且富有创作感。

关于工作流2.0，我会从资产、编排、协作三个维度介绍。

3D 美术资产如何快速进引擎？很简单，我们编写了一个云端资产标准化服务集成到编辑器中，上传 FBX 文件直接转成适合 Web 环境的 glTF 和 Webp 格式并发布到CDN，即使美术资产不断修改，迭代过程也高效轻松。以去年双十一“花呗金主帮还”项目为例，共有十个“花小呗”模型，临近项目发布，设计师只给了三个，最后补充的七个模型通过编辑器快速迭代，没有影响项目的最终上线。

解决美术资产的快速标准化问题之后，我们还考虑到了资产的沉淀与消费，目前正在建设蚂蚁 3D 资产市场，希望通过 Oasis Editor 这个资产调节管线，与市场打通，并且通过编辑器的“库”面板实现资产的下载复用。

对 Oasis Editor 来说，编排包含两方面：一个是能力编排，一个是动画编排。

编辑器的能力编排是“引擎”章节中“能力扩展”的过程式代码的结构化展示，同样是写一个蚂蚁跳舞的动画效果，在编辑器中只要通过点击“添加能力”按钮完成各种能力的组合，避免了写大量样板式代码。

编辑器的动画编排是我们正在解决的问题。Oasis 3D 虽然具有丰富多样的动画系统，但是写个复杂的组合动画是个痛苦的过程，比如动画中的“等待”通过 setTimeout 来实现，动画代码的可维护性很差，也很难还原设计师想要的效果。为了解决“维护难”和“还原难”两个问题，我们开发了类似 AE 的 Timeline 编辑器，实现骨骼动画、插值动画、Shader 动画等片段的编排。

有人可能会问：为什么 Oasis Editor 要做成一个在线编辑器？的确，现在用 Electron 等框架也可以快速地使用前端技术开发本地应用。在线编辑器的好处在于异地协同，比如设计师在北京，要调整一个模型的 PBR 材质，我在杭州只要发个 URL 地址给他就可以轻松完成材质的调整。

3D 场景开发完毕，项目并没有结束。一般现代前端项目都是 React 或 Vue 工程，如何把 3D 场景放到前端项目代码里，并且可以边编写业务逻辑边调整 3D 场景呢？我们使用 Web Socket 来实现 Oasis Editor 与 本地工程的双向同步，同时 IDE 也解决了Oasis 3D“扩展能力”的脚本编写。随着 Cloud IDE 的发展，我们未来会把前端开发转移到云上，这样就可以实现整个 3D 研发工作流的线上化。

综上，从资产、编排、协作三个维度，可以看到 Oasis 3D 工作流的特点：

• 资产云端标准化，打通资产市场；
• 能力编排和动画编排可视化；
• 与设计和前端开发顺畅协作。

关于未来，Web 3D 技术可以想象的空间很大。引擎技术方面，我们会扩展更多高性能、高级渲染的特性，并且基于阿里经济体的应用场景布局互动游戏、工业产品、3D数据可视化三大业务引擎。

我们和蚂蚁的算法团队合作，通过视觉算法获取图片或视频中人物的动作，生成蚂蚁公仔的骨骼动画，从而解放设计生产力。

我们和达摩院人工智能实验室合作，通过手势来辅助 AR 场景的交互。我相信手机不会是人类获取信息的终态，未来人类重新抬起头的时候 AR 技术才真正开始大方光彩。

我们也正在和国内顶尖的 AR 眼镜设计制造商洽谈，为他们的合作伙伴提供 3D 内容工作流和 3D 渲染能力。

最后，简单介绍一下 Oasis 3D 的目标，大家可能比较关心的是开源时间；我们希望通过三年的努力跻身世界一流 3D 引擎，能够代表中国去参加世界顶级的图形会议。谢谢大家！
