有一天，蟹老板找底下的员工川建国同学：

等蟹老板走后，然后转头问旁边的学霸李雷同学：

李雷同学整理了下情绪：

有人反映哦，有时候我们发出来的技术贴太硬了，不方便去理解，于是，就有了上面这个尝试，在开始正课之前，我们先讲一段故事。如果大家觉得OK，后面我们将继续用这种方式来讲课，如果不OK，请大家在我们评论区提供您宝贵的意见。这次单目相机标定教程，预计有三期，第一期讲单目相机成像过程，第二期讲MATALAB和OpenCV的单目相机标定实践，第三期则讲张正友标定法的原理。这里是3D视觉工坊嘉宾，Atlas博士生计算机视觉大讲堂，致力于把计算机视觉知识讲得不那么无趣！01 什么是相机标定？ 640?wx_fmt=png

说到相机标定，就要先说什么是传感器的标定。我们知道，任何传感器，它都是存在有误差的，那么狭义上说，标定就是去校正这部分误差，让传感器尽量准确一点。我们来看相机标定前后输出图像的差别：

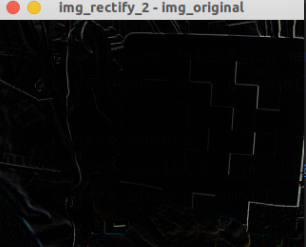

图1 相机标定前后输出图像的差别有人说了，那为什么相机出厂前，它不提前做好标定呢？

李雷同学又鄙夷了一次建国同学：

出厂前相机标定，厂家想做（谁不想自己的传感器准一点呢），但这个真还不是厂家懒，它真做不了。因为相机要标定的参数，跟相机实际的光圈、焦距大小有关，而这两个参数，在一般的工业相机中都是可调节的，所以只能你自己来标定。

常见单目相机标定方法是张正友标定法，这在很多软件，比如说MATLAB、或者库OpenCV中都有相应的实现。至于相机标定，要标定哪些参数，先让我来和你说一下单目相机的成像模型。

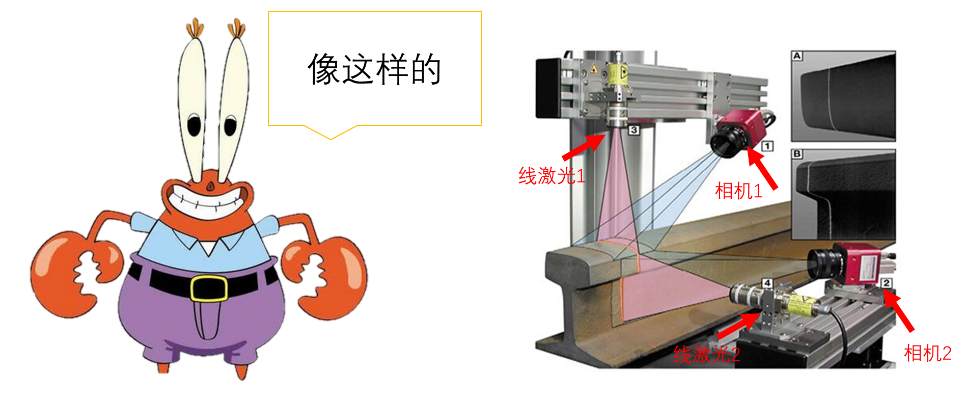

哦，对了，要补充一点，我们常说的标定可不光光指纠正传感器的误差，当涉及到两个或者多个传感器的标定的时候，往往还包括计算出这些传感器间的相互位置关系。比如说在机器人系统里，我们经常需要在不同坐标系下转换位置关系，那么我们所说的一些标定还包括标定出这些关节、传感器之间的相互位置关系。再比如说我们双目相机的标定，就包括左相机、右相机的传感器误差标定，还包括它们之间相互位置关系的这么一个标定。概括一下，常说的标定包括两部分内容：传感器误差的校正、传感器相互之间的位置关系。

而单目相机的标定主要指前者，传感器误差的校正，常用的方法是张正友标定法。

02 理想单目相机成像模型 640?wx_fmt=png

实际上，小孔成像的模型其实可以看作是针孔相机模型的基础：

图2 小孔成像模型进一步地，针孔相机模型可以简化为下面这个模型：

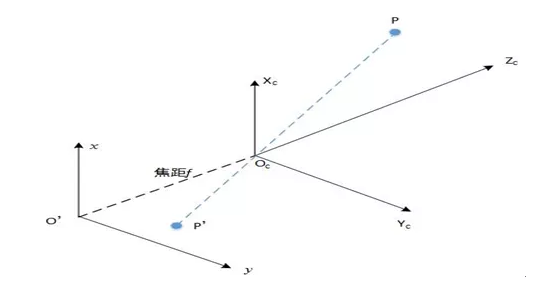

图3 针孔相机模型（未翻转）图中，P是物点，是前者在CCD上成像的像点，而是相机的光心，则为成像平面到光心的距离，我们称之为焦距。实际上，焦距的定义会更复杂，是所有平行光透过透镜汇聚一点，那一点到透镜光心的距离，它就涉及到摄影里非常专业的概念最小弥散圆了，我们之后会讲一期相机光圈、焦距、景深、视场大小、最佳成像距离的专栏。这里先把模型简化一下吧，下面我们来讲整个成像过程，在相机成像模型中，主要有四大坐标系：世界坐标系、相机坐标系、图像坐标系、像素坐标系。

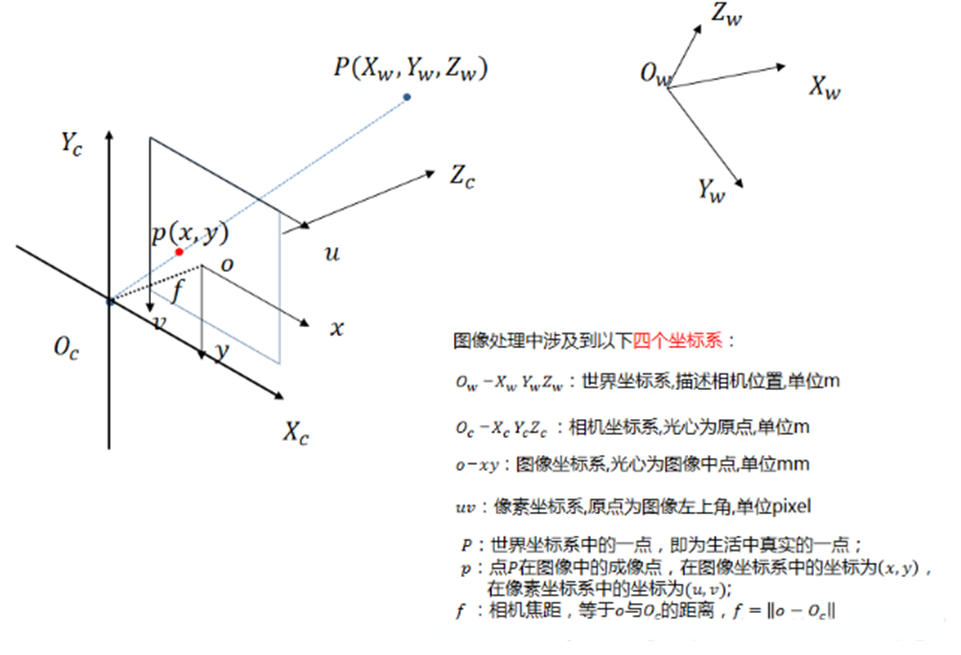

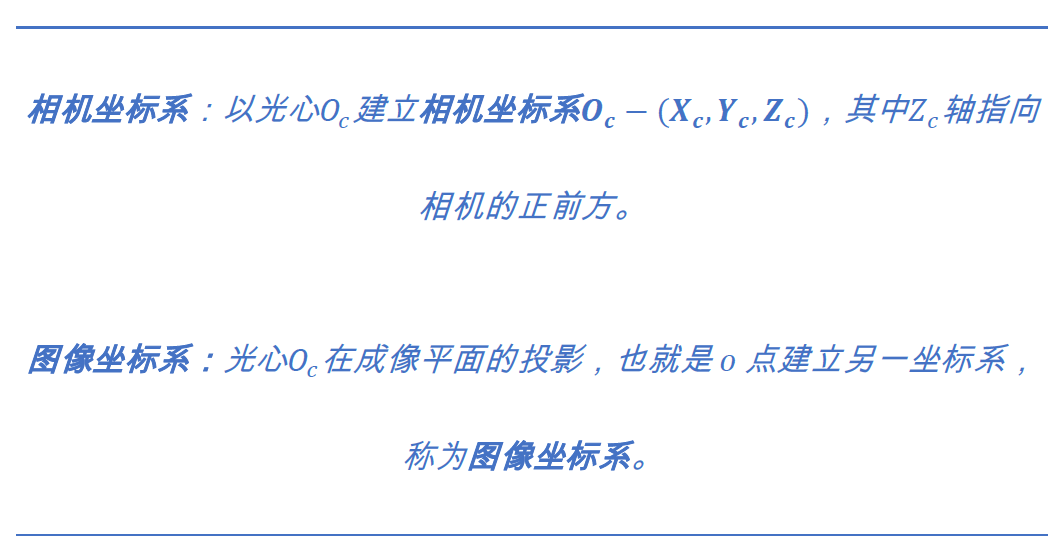

图4 四大坐标系世界坐标系（3D）：世界坐标系就是以外界某个参考点建立的坐标系，单位为mm，或者m。相机坐标系（3D）：以光心建立相机坐标系，其中轴指向相机的正前方。图像坐标系（2D）：光心在成像平面的投影，也就是点建立另一坐标系，称为图像坐标系，单位为mm。像素坐标系（2D）：像素坐标系是我们最终用户所看到的，也就是坐标系的原点在图像左上角，单位为像素。那么这中间，我们怎么建立实际物理点（世界坐标系）到图像上点（像素坐标系）的一一映射呢？需要三步转换，也就是:世界-> 相机 -> 图像 -> 像素这中间，这些坐标系有什么差别，它们是怎么转换的？请看下面的文章。

2.1世界坐标系 -> 相机坐标系

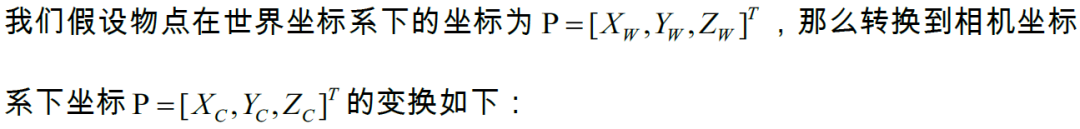

我们知道，世界坐标系就是以外界某个参考点建立的坐标系，而相机坐标系则是以相机的光心作为坐标原点，光轴的正方向作为Z轴建立的坐标系，两者属于刚体变换，只需要进行旋转和平移，如下所示：

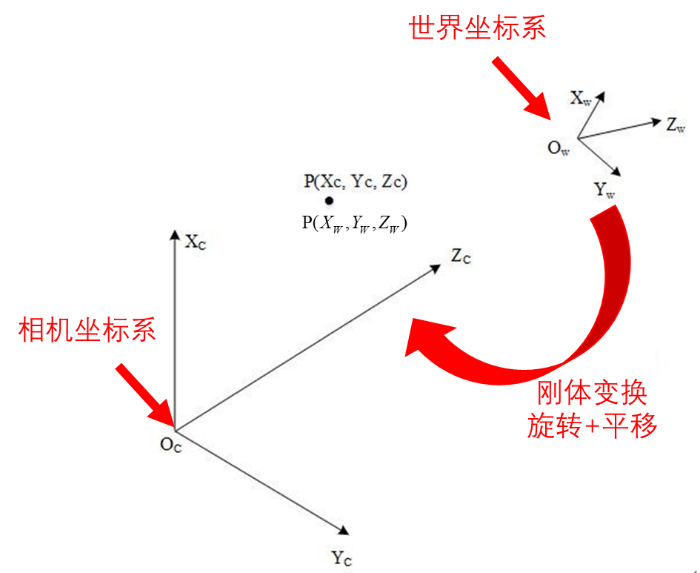

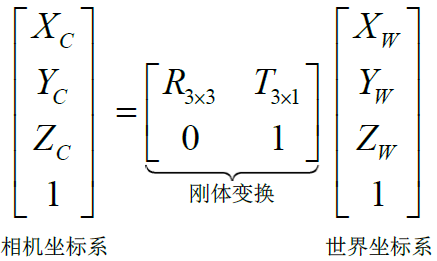

图5 世界坐标系到相机坐标系的转换

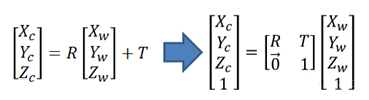

为了统一旋转和平移，我们将其写为齐次形式，至于为什么要用齐次，我们之后的栏目里也会说，总而言之是这样的。

2.2 相机坐标系 -> 图像坐标系

在完成了世界坐标系 -> 相机坐标系的转换后，我们再从相机坐标系 -> 图像坐标系。为了方便描述，我们将针孔相机模型对称翻转过来，如下图所示，从数学的角度，它们是等价的：想不明白没关系，这里就算是不等价的，我们就假设相机的电子设备已经帮我们做好了这样一个翻转

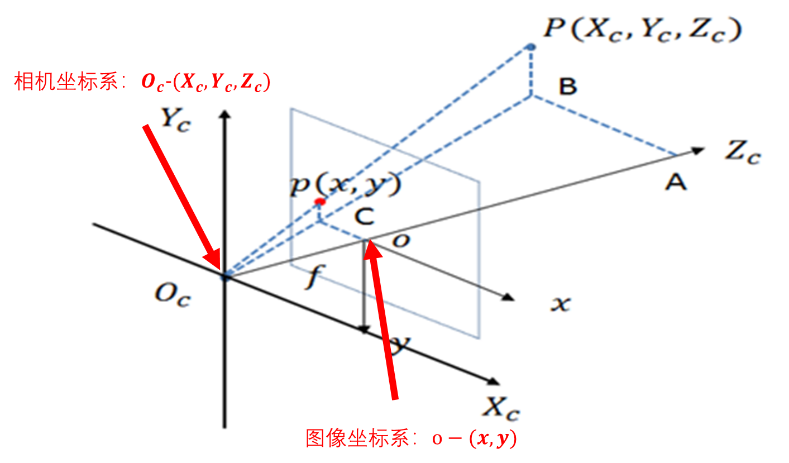

图6 针孔相机模型（翻转）

先回顾一下前面所说的，如我们之前所说：P是物点、P’是像点，现在我们将它翻转过来了，记作小写的p。其中：

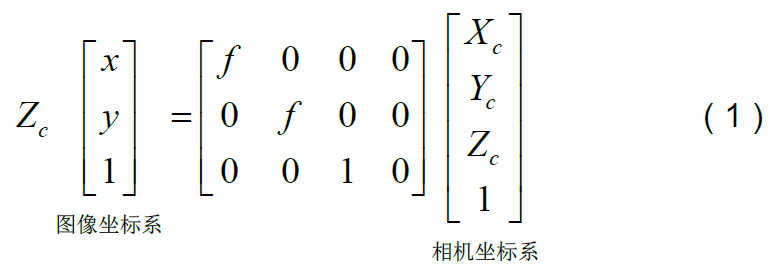

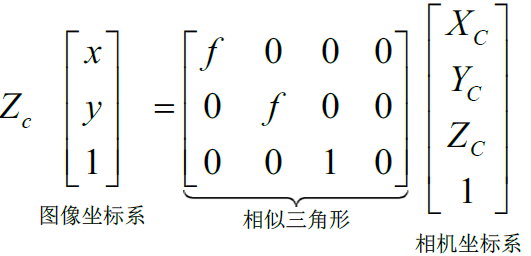

跟之前的公式统一一下，写为齐次形式：

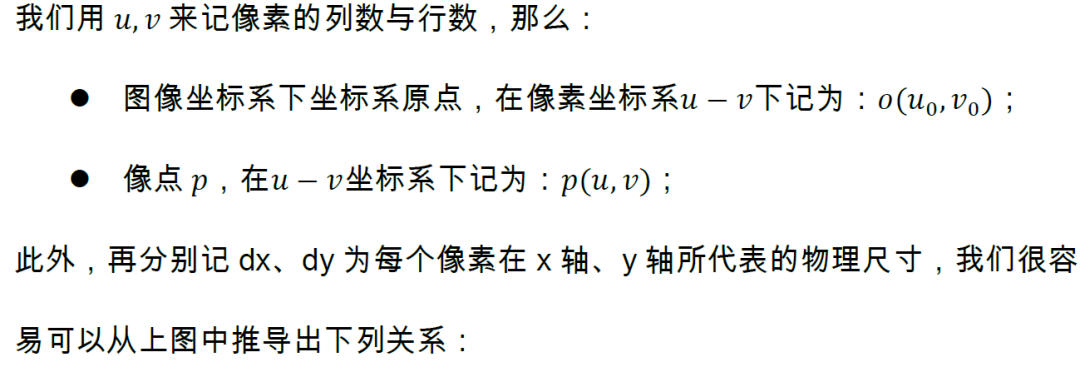

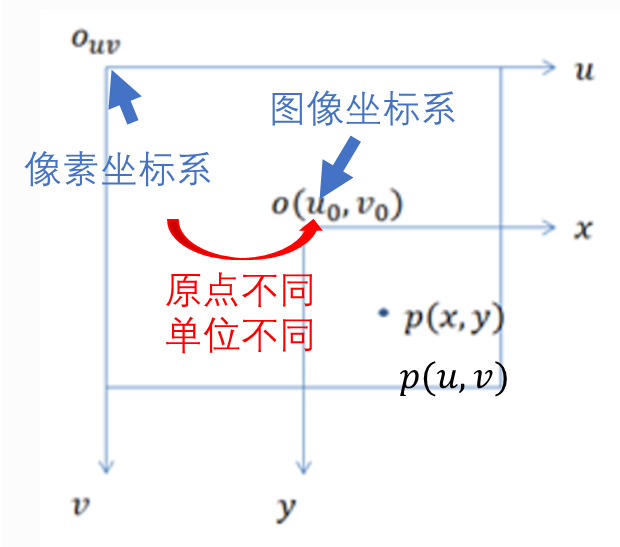

2.3 图像坐标系 -> 像素坐标系在图像坐标系中，坐标的原点在图像中间，而我们平时处理图像时用的坐标系，称为像素坐标系，坐标系的原点在图像的左上角，此外它们的度量单位也不同，前者的单位是mm，而后者的单位是像素。如下图所示，两个坐标系之间的差别：

图7 图像坐标系和像素坐标系的差别

CCD并不是一个正方形，dx、dy的大小是有所差别的

640?wx_fmt=png

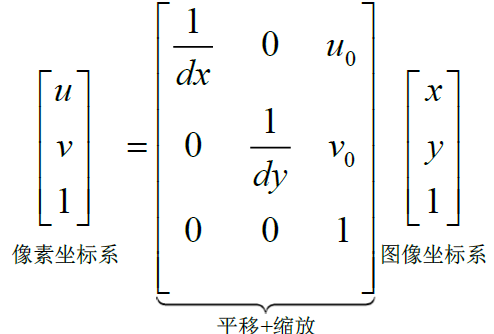

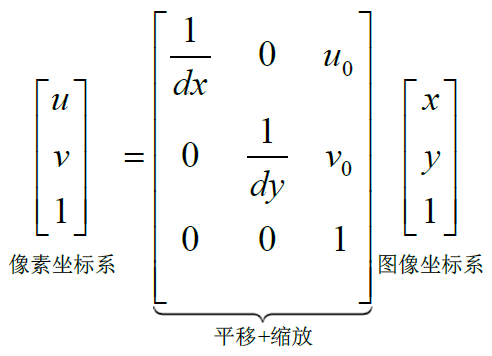

将其进行移项，并写为齐次的形式，有：

2.4 汇总总结一下之前所说的四大坐标系的关系：

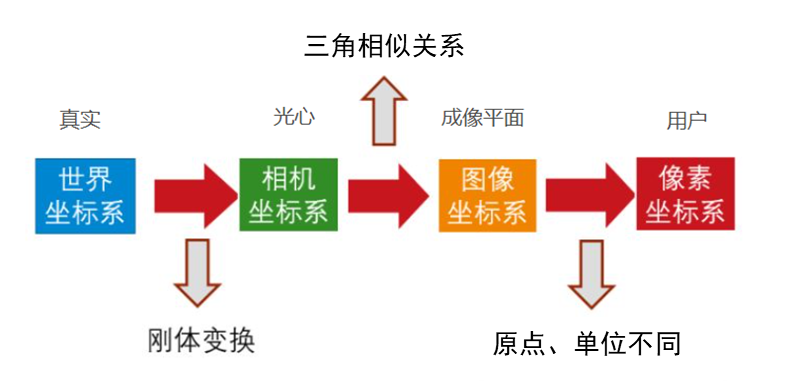

图8 四大坐标系间关系它们的公式如下：1.世界坐标系->相机坐标系

2.相机坐标系->图像坐标系

3.图像坐标系->像素坐标系

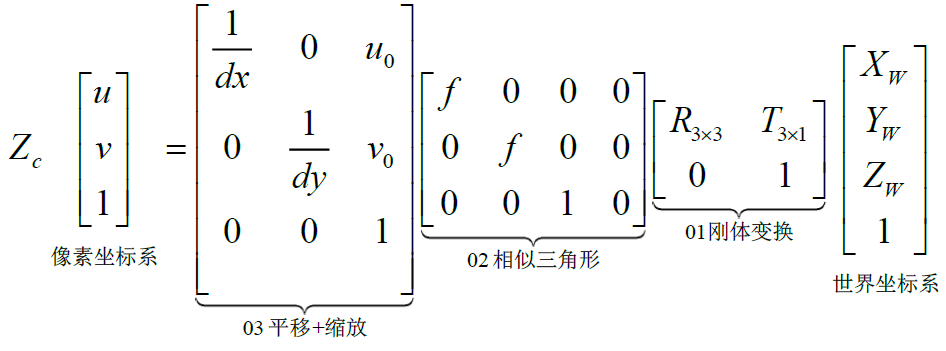

那么将这些式子联立，最终得（你可以尝试自己去推导一下，就是几个式子代换一下）：

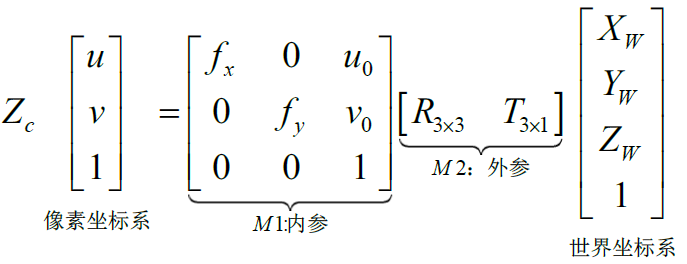

进一步化简：

这个公式就是整个单目相机在理想情况下的成像公式，可以建立世界坐标系到像素坐标系的一一映射。

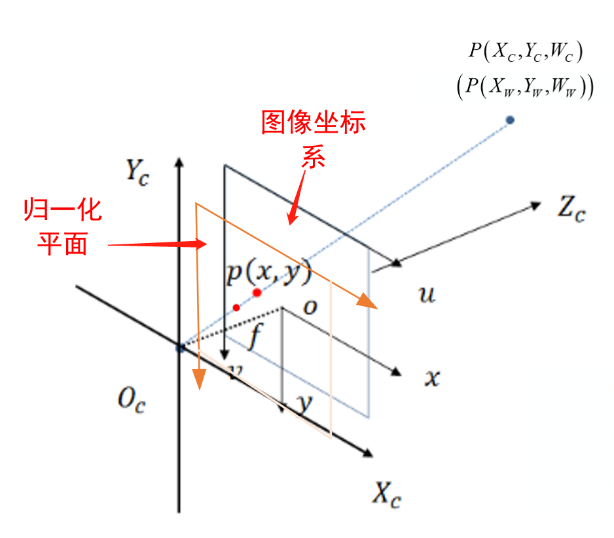

再补充一个知识点，归一化平面：

归一化平面，其实际是图像坐标系的等比缩放，也就是当f=1的情况，主要是便于公式推导，它与图像坐标系是等比缩放关系，只需要乘以f即可完成相互转换。

图9 图像坐标系与归一化平面关系03 相机畸变 640?wx_fmt=png

以上是理想情况下世界坐标系到像素坐标系的转换。而由于相机制造工艺的原因，其成像过程中难免存在着畸变，在后续构建精确的三维重建算法前，我们要对相机的畸变进行矫正，以提高算法重建的精度，这一步骤才称为相机标定。

3.1径向畸变

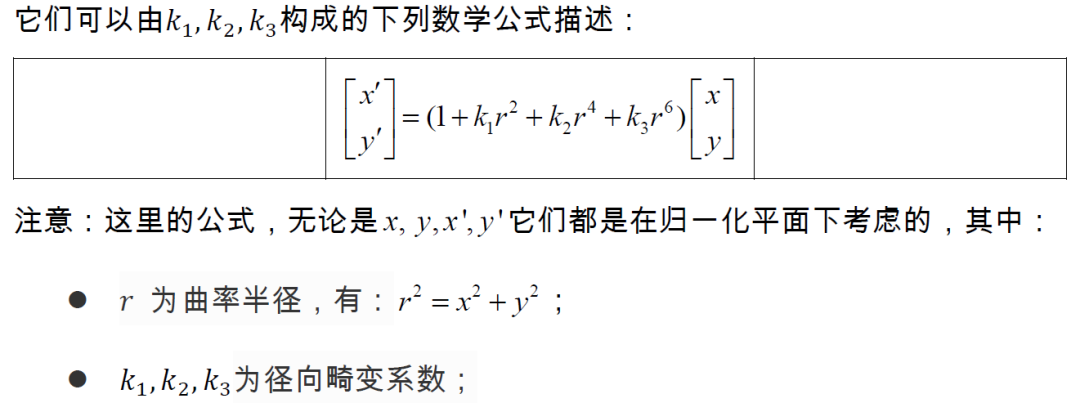

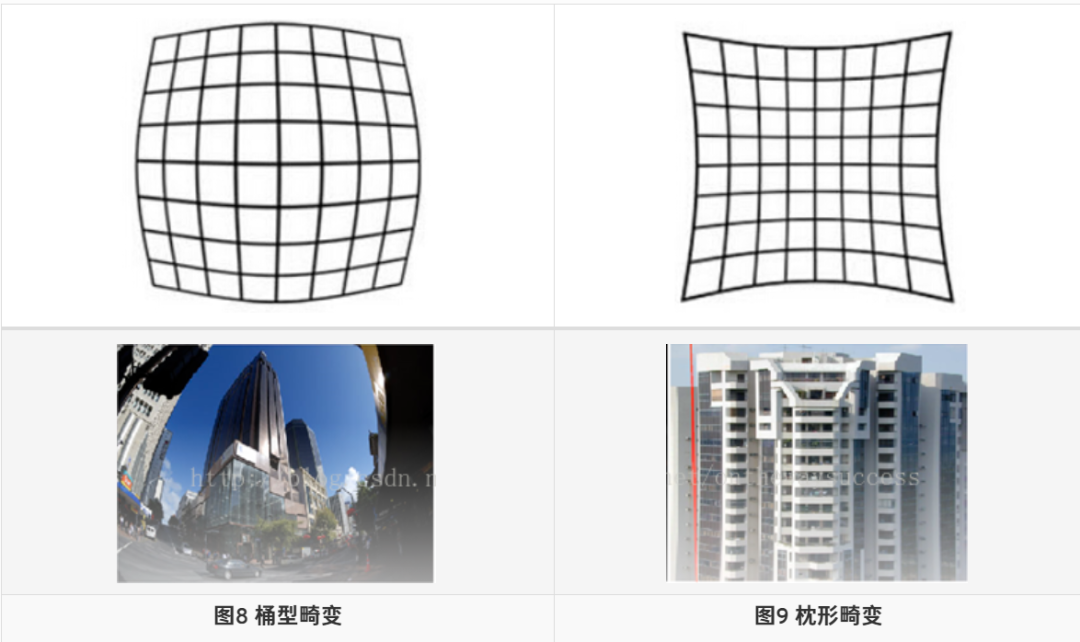

径向畸变原因：在相机制造过程中，很难保证镜头的厚度完全均匀，由于制造工艺的原因，通常为这种情况为中间厚、边缘薄，因而光线在远离透镜中心的地方，会发生更大程度的扭曲，这种现象在鱼眼相机（桶形畸变）中尤为明显。径向畸变主要有两种类型：枕型畸变和桶型畸变，示意图如下：

图10 相机径向畸变

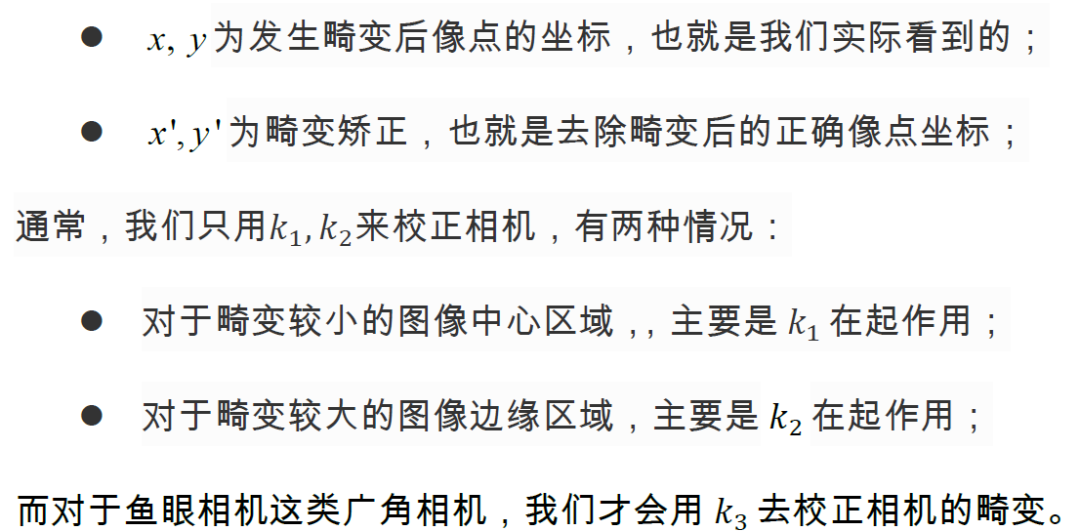

需要注意的是，这里校正，并不是用的系数越多，整个矫正结果越精确，我们应该考虑相机的实际情况，选择合适的参数数量。

3.2切向畸变

切向畸变原因：切向畸变产生的原因在于相机在制造过程中，成像平面与透镜平面不平行，产生了透视变换。

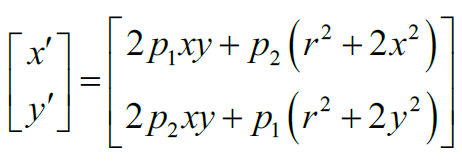

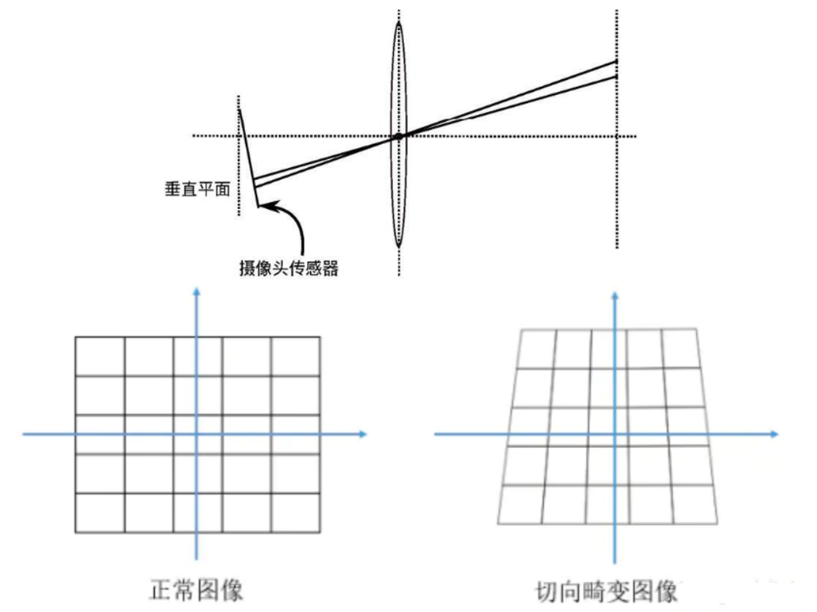

图11 切向畸变这种畸变可以由以下公式描述，它也与距离图像中心的距离半径有关：

640?wx_fmt=png

3.3合并考虑

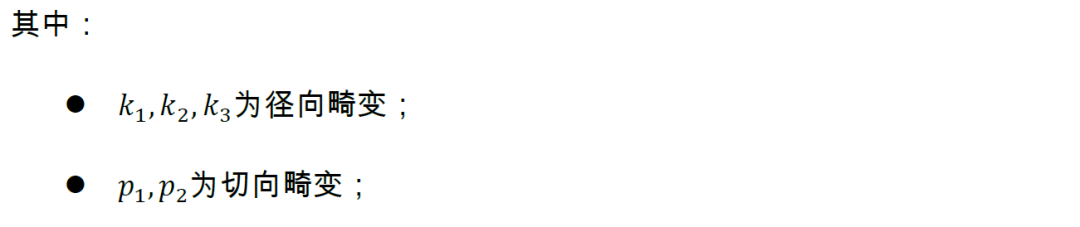

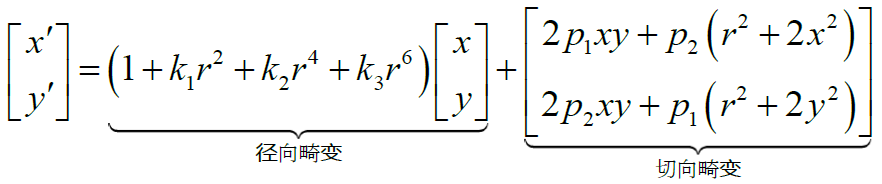

将径向畸变和切向畸变合并，只需要将两个畸变矫正直接加起来即可，公式如下：

合并考虑畸变原因：其实也很简单，两种畸变是同时发生在成像过程中的，发生的原因也是相互独立的，而且也都是关于距离的表达式，你似乎也找不到更好的方式来综合考虑这两种误差，实践证明，这种合并考虑畸变的情况效果还不错。04 成像过程总结 640?wx_fmt=png

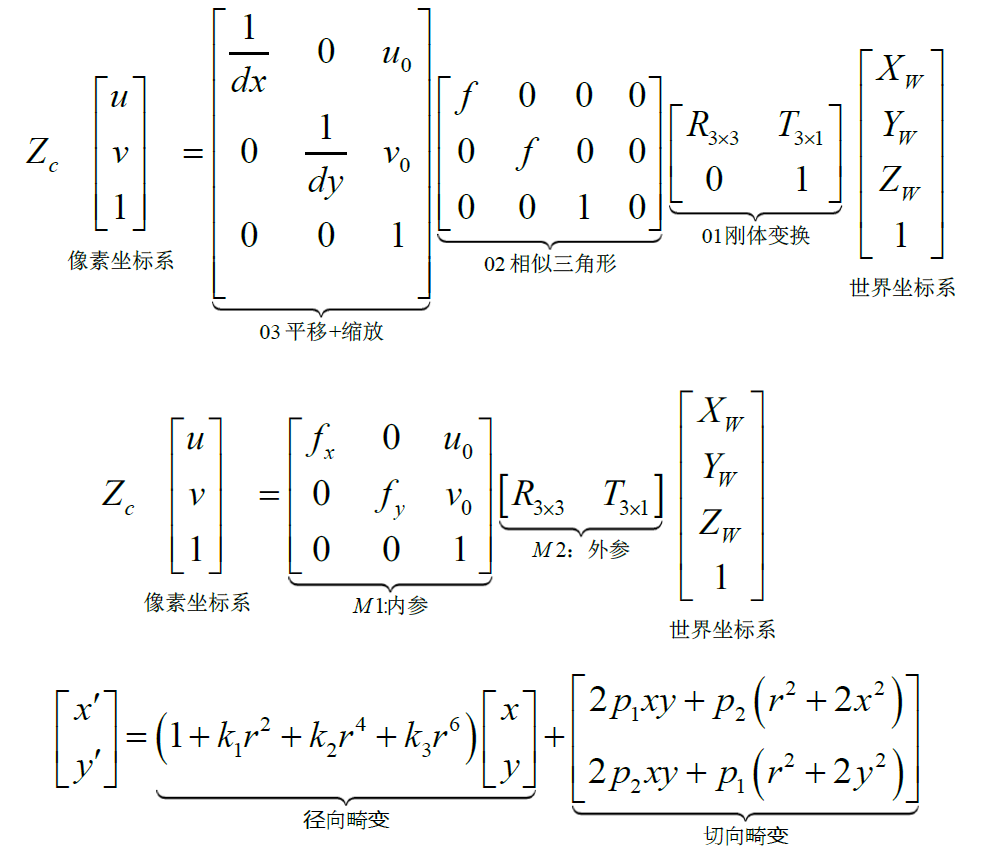

我已经把所有需要记住的知识点汇聚在一张图片上了，请大家对照着前面的文章去理解：

05 思考问题 640?wx_fmt=png

当看完这次推文之后，请大家在脑海里梳理以下几个概念：

世界坐标系、相机坐标系、图像坐标系、像素坐标系、归一化坐标系，它们之间的差别是什么，怎么进行相互转换？
径向畸变、切向畸变、它们的主要因素、以及如何去校正？
最好的话，你自己去画这个图，去推导一遍公式。虽然你后面公式会忘，但相信我，3D视觉领域好多公式，我不需要你记住它，但你要有个直觉印象，去推导一遍有助于你真正理解这个公式。

当明白了这些以后，下节课我们讲，怎么通过张正友标定法去获得要标定的参数，标定得来的参数怎么用，用MATALAB跟OpenCV分别去实践，不过在此之前，你要自己思考以下这些问题：

相机标定，我们究竟要标定那些参数？
相机畸变发生在四大坐标系转换的哪一过程？
假设我们拿到了这些参数怎么用？
对于每个物点，在像素坐标系下都有唯一像点与之对应，那么反过来是否成立？
怎么去评判标定的好不好？

大家还想要我们讲什么呢？请踊跃留言！高能预警，下节课我们将以视频的形式来讲解。不过，如果你没有好好看这个相机成像过程的文章，下节课我讲的再有趣也是白扯~这里是3D视觉工坊嘉宾，Atlas博士计算机视觉大讲堂，致力于把计算机视觉知识讲得不那么无趣！准确说，Atlas今年博一，应该讲博士生~当然啊，之后包括多个传感器的时间戳同步、怎么去做融合，这些在我们后续的教程中都会讲，请关注我们的公众号《3D视觉工坊》。我相信，未来视觉领域，一定是3D视觉的世界，如果你可以从头到尾完整地跟完我们整个课程，并且掌握的话，在硕士期间，再尽量去找一些实习，如果你打算从事3D视觉领域，我相信一定会收到一份不错的offer的。本文仅做学术分享，如有侵权，请联系删文。下载1在「3D视觉工坊」公众号后台回复：3D视觉，即可下载 3D视觉相关资料干货，涉及相机标定、三维重建、立体视觉、SLAM、深度学习、点云后处理、多视图几何等方向。下载2在「3D视觉工坊」公众号后台回复：3D视觉github资源汇总，即可下载包括结构光、标定源码、缺陷检测源码、深度估计与深度补全源码、点云处理相关源码、立体匹配源码、单目、双目3D检测、基于点云的3D检测、6D姿态估计汇总等。下载3在「3D视觉工坊」公众号后台回复：相机标定，即可下载独家相机标定学习课件与视频网址；后台回复：立体匹配，即可下载独家立体匹配学习课件与视频网址。
