书接前文，我们讲了在MD Component中的MaterialShapeDrawable，今天则继续讲解在此基础上，MDC封装的一个Image组件——ShapeableImageView。它的作用就是让开发者方便的对Imageview加载的图像进行Shape的处理。

老规矩，官网文档镇楼。

https://developer.android.com/reference/com/google/android/material/imageview/ShapeableImageView

ShapeableImageView的使用非常简单，与传统的Imageview类似，当然前提是需要引入MD Library。

implementation 'com.google.android.material:material:<version>'

首先，需要在xml中引入ShapeableImageView，并指定shapeAppearanceOverlay，代码如下所示。

这个指定的shapeAppearanceOverlay，就是具体的Shape的处理，它是一个Style，下面通过几个例子来演示下如何创建这个Style。

Round Cut

在style中的内容即为需要处理的效果，这里指定了Corner的处理效果类型为rounded，同时指定了Corner大小为Image的10%（当然你也可以指定其它单位）。

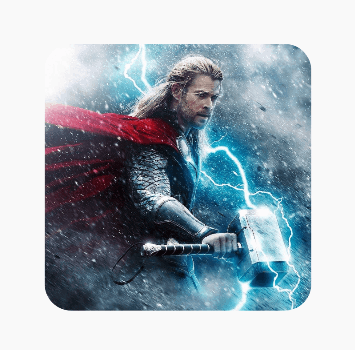

展示效果如图所示，即最简单的圆角图像。

cornerSize可以设置多种不同的数值，比如百分百，dp等等。例如50%，即为圆形。

另外，在代码中可以这样设置。

同时，这样会覆盖xml中的shapeAppearanceOverlay。

在代码中的处理应该更为常用，而且从这里我们也可以发现，ShapeableImageView实际上就是采用的ShapeAppearanceModel来进行Shape的处理的。

直线Cut

再看下另一种Corner处理，代码如下所示。

即对Corner进行直角裁剪，效果如图所示。

例如设置50%，即为裁剪成菱形。

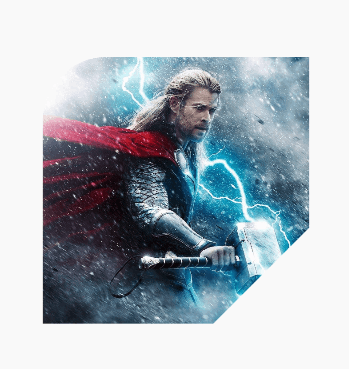

多种效果，在Style中可以和具体指定的Corner混合作用，产生不同的效果，代码如下所示。

效果如图所示。

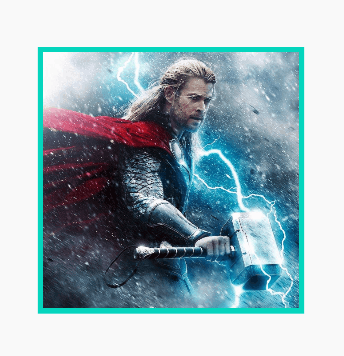

除了对Corner的处理之外，ShapeableImageView同样可以对边界进行描边处理，在ShapeableImageView中指定strokeWidth和strokeColor即可，代码如下所示。

效果如图所示。

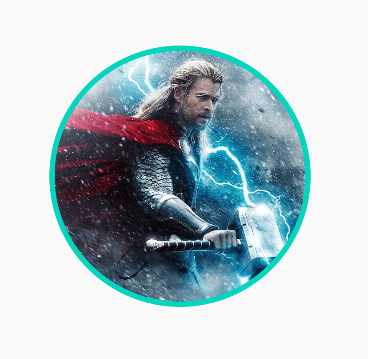

同时，描边是可以和裁剪结合起来用的，代码如下所示。

效果如图所示。

关于描边宽度需要注意的是，和自定义View一样，描边的宽度是中心点在Layout边界，所以是Layout边界内外均分strokeWidth的，所以描边是可能超出Layout边界的，造成截断的效果，所以可以设置内padding来处理溢出。

ShapeableImageView裁剪的原理

ShapeableImageView的源码并不复杂，核心代码如下。

实际上，就是在5.0之上，使用ViewOutlineProvider来对Image进行裁剪。

ViewOutlineProvider

ViewOutlineProvider是Android在5.0之后提出的对Shape处理的标准API，其效率会比传统的通过Xfermode进行裁剪的方式高很多，代码如下所示。

其中的两行注释代码，分别用于绘制圆角矩形和圆形，效果如下所示。

除了这种最简单的处理外，ViewOutlineProvider还支持外凸多边形的设置，代码如下所示。

可以用于绘制外边框、气泡边角和elevation阴影等效果。
