之前对Java对象的创建一直都是概念上的了解，没有在源码层面进行过分析，这段时间在看HotSpot，就顺便了解了下JVM究竟是如何创建Java对象的。

一：Java对象创建流程

检查对象所属类是否已经被加载解析；
为对象分配内存空间；
将分配给对象的内存初始化为零值；
执行对象的<init>方法，用来初始化对象。

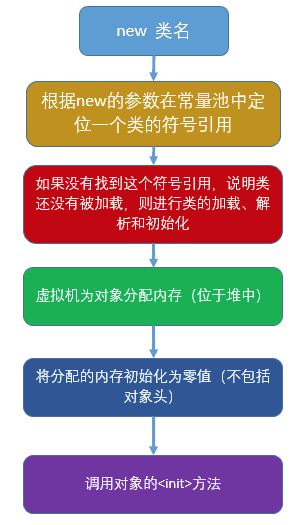

我之前收藏过一张图，忘记出处了，此处引用下：

二：对象创建源码分析

2.1：了解对象创建指令

我们先从一个简单的Demo入手：

public class Test {

    public static void main(String[] args) {
        Dog dog = new Dog();
    }

    static class Dog{
        int age;
    }
}

上面代码很简单，在main（）中创建了一个Dog对象，写这个Demo是为了让我们看看new Dog（）在编译成字节码后会变成什么。

public static void main(java.lang.String[]);
    Code:
       0: new           #2                  // class com/wangxiandeng/test/Test$Dog
       3: dup
       4: invokespecial #3                  // Method com/wangxiandeng/test/Test$Dog."<init>":()V
       7: astore_1
       8: return
}

可见new Dog（）变成了new #2，new 是java众多字节码中用来实例化对象的字节码，不用我说大家肯定也清楚，关键后面的 #2 是个啥？

类在编译成字节码时，会生成类所属的常量池，常量池中记录了各种符号引用及常量，#2 其实就是常量池中索引为2的常量项，此处指向的是Dog类的符号。

2.2：new指令源码分析

上面已经对类创建的字节码进行了简单介绍，我们已经知道了用于对象创建的字节码指令为new，接下来就可以对new指令进行源码分析了。

在我上一篇博客中对java字节码指令的运行进行了介绍，主要讲的是模板解释器，今天我们仍然对模板解释器中new指令的运行进行讲解，不清楚模板解释器的读者可以看看《JVM之模板解释器》。

我们先来看看new指令对应的汇编代码，代码很长，我们稍后会进行逐步分析，不想直接看代码的同学可以先跳过。

/hotspot/src/cpu/x86/vm/templateTable_x86.cpp

void TemplateTable::_new() {
  transition(vtos, atos);
  __ get_unsigned_2_byte_index_at_bcp(rdx, 1);
  Label slow_case;
  Label slow_case_no_pop;
  Label done;
  Label initialize_header;
  Label initialize_object;  // including clearing the fields
  Label allocate_shared;

  __ get_cpool_and_tags(rcx, rax);

  // Make sure the class we're about to instantiate has been resolved.
  // This is done before loading InstanceKlass to be consistent with the order
  // how Constant Pool is updated (see ConstantPool::klass_at_put)
  const int tags_offset = Array<u1>::base_offset_in_bytes();
  __ cmpb(Address(rax, rdx, Address::times_1, tags_offset), JVM_CONSTANT_Class);
  __ jcc(Assembler::notEqual, slow_case_no_pop);

  // get InstanceKlass
  __ movptr(rcx, Address(rcx, rdx, Address::times_ptr, sizeof(ConstantPool)));
  __ push(rcx);  // save the contexts of klass for initializing the header

  // make sure klass is initialized & doesn't have finalizer
  // make sure klass is fully initialized
  __ cmpb(Address(rcx, InstanceKlass::init_state_offset()), InstanceKlass::fully_initialized);
  __ jcc(Assembler::notEqual, slow_case);

  // get instance_size in InstanceKlass (scaled to a count of bytes)
  __ movl(rdx, Address(rcx, Klass::layout_helper_offset()));
  // test to see if it has a finalizer or is malformed in some way
  __ testl(rdx, Klass::_lh_instance_slow_path_bit);
  __ jcc(Assembler::notZero, slow_case);

  //
  // Allocate the instance
  // 1) Try to allocate in the TLAB
  // 2) if fail and the object is large allocate in the shared Eden
  // 3) if the above fails (or is not applicable), go to a slow case
  // (creates a new TLAB, etc.)

  const bool allow_shared_alloc =
    Universe::heap()->supports_inline_contig_alloc();

  const Register thread = LP64_ONLY(r15_thread) NOT_LP64(rcx);
#ifndef _LP64
  if (UseTLAB || allow_shared_alloc) {
    __ get_thread(thread);
  }
#endif // _LP64

  if (UseTLAB) {
    __ movptr(rax, Address(thread, in_bytes(JavaThread::tlab_top_offset())));
    __ lea(rbx, Address(rax, rdx, Address::times_1));
    __ cmpptr(rbx, Address(thread, in_bytes(JavaThread::tlab_end_offset())));
    __ jcc(Assembler::above, allow_shared_alloc ? allocate_shared : slow_case);
    __ movptr(Address(thread, in_bytes(JavaThread::tlab_top_offset())), rbx);
    if (ZeroTLAB) {
      // the fields have been already cleared
      __ jmp(initialize_header);
    } else {
      // initialize both the header and fields
      __ jmp(initialize_object);
    }
  }

  // Allocation in the shared Eden, if allowed.
  //
  // rdx: instance size in bytes
  if (allow_shared_alloc) {
    __ bind(allocate_shared);

    ExternalAddress heap_top((address)Universe::heap()->top_addr());
    ExternalAddress heap_end((address)Universe::heap()->end_addr());

    Label retry;
    __ bind(retry);
    __ movptr(rax, heap_top);
    __ lea(rbx, Address(rax, rdx, Address::times_1));
    __ cmpptr(rbx, heap_end);
    __ jcc(Assembler::above, slow_case);

    // Compare rax, with the top addr, and if still equal, store the new
    // top addr in rbx, at the address of the top addr pointer. Sets ZF if was
    // equal, and clears it otherwise. Use lock prefix for atomicity on MPs.
    //
    // rax,: object begin
    // rbx,: object end
    // rdx: instance size in bytes
    __ locked_cmpxchgptr(rbx, heap_top);

    // if someone beat us on the allocation, try again, otherwise continue
    __ jcc(Assembler::notEqual, retry);

    __ incr_allocated_bytes(thread, rdx, 0);
  }

  if (UseTLAB || Universe::heap()->supports_inline_contig_alloc()) {
    // The object is initialized before the header.  If the object size is
    // zero, go directly to the header initialization.
    __ bind(initialize_object);
    __ decrement(rdx, sizeof(oopDesc));
    __ jcc(Assembler::zero, initialize_header);

    // Initialize topmost object field, divide rdx by 8, check if odd and
    // test if zero.
    __ xorl(rcx, rcx);    // use zero reg to clear memory (shorter code)
    __ shrl(rdx, LogBytesPerLong); // divide by 2*oopSize and set carry flag if odd

    // rdx must have been multiple of 8
#ifdef ASSERT
    // make sure rdx was multiple of 8
    Label L;
    // Ignore partial flag stall after shrl() since it is debug VM
    __ jccb(Assembler::carryClear, L);
    __ stop("object size is not multiple of 2 - adjust this code");
    __ bind(L);
    // rdx must be > 0, no extra check needed here
#endif

    // initialize remaining object fields: rdx was a multiple of 8
    { Label loop;
    __ bind(loop);
    __ movptr(Address(rax, rdx, Address::times_8, sizeof(oopDesc) - 1*oopSize), rcx);
    NOT_LP64(__ movptr(Address(rax, rdx, Address::times_8, sizeof(oopDesc) - 2*oopSize), rcx));
    __ decrement(rdx);
    __ jcc(Assembler::notZero, loop);
    }

    // initialize object header only.
    __ bind(initialize_header);
    if (UseBiasedLocking) {
      __ pop(rcx);   // get saved klass back in the register.
      __ movptr(rbx, Address(rcx, Klass::prototype_header_offset()));
      __ movptr(Address(rax, oopDesc::mark_offset_in_bytes ()), rbx);
    } else {
      __ movptr(Address(rax, oopDesc::mark_offset_in_bytes ()),
                (intptr_t)markOopDesc::prototype()); // header
      __ pop(rcx);   // get saved klass back in the register.
    }
#ifdef _LP64
    __ xorl(rsi, rsi); // use zero reg to clear memory (shorter code)
    __ store_klass_gap(rax, rsi);  // zero klass gap for compressed oops
#endif
    __ store_klass(rax, rcx);  // klass

    {
      SkipIfEqual skip_if(_masm, &DTraceAllocProbes, 0);
      // Trigger dtrace event for fastpath
      __ push(atos);
      __ call_VM_leaf(
           CAST_FROM_FN_PTR(address, SharedRuntime::dtrace_object_alloc), rax);
      __ pop(atos);
    }

    __ jmp(done);
  }

  // slow case
  __ bind(slow_case);
  __ pop(rcx);   // restore stack pointer to what it was when we came in.
  __ bind(slow_case_no_pop);

  Register rarg1 = LP64_ONLY(c_rarg1) NOT_LP64(rax);
  Register rarg2 = LP64_ONLY(c_rarg2) NOT_LP64(rdx);

  __ get_constant_pool(rarg1);
  __ get_unsigned_2_byte_index_at_bcp(rarg2, 1);
  call_VM(rax, CAST_FROM_FN_PTR(address, InterpreterRuntime::_new), rarg1, rarg2);
   __ verify_oop(rax);

  // continue
  __ bind(done);
}

下面我们来逐步看看上面这些代码主要干了啥。

1：获取new指令后的操作数，即类在常量池的索引，放入rdx寄存器中。bcp即rsi寄存器，用来记录当前解释器运行的字节码指令地址，类似SS：IP寄存器，用来进行pc计数。这个方法主要就是获取当前运行指令地址偏移一个字节处内容。

__ get_unsigned_2_byte_index_at_bcp(rdx, 1);

2：获取常量池首地址放入rcx寄存器，获取常量池中元素类型数组_tags首地址，放入rax中。_tags数组按顺序存放了每个常量池元素的类型。

__ get_cpool_and_tags(rcx, rax);

3：判断_tags数组中对应元素类型是否为JVM_CONSTANT_Class，不是则跳往slow_case_no_pop处。

const int tags_offset = Array<u1>::base_offset_in_bytes();
__ cmpb(Address(rax, rdx, Address::times_1, tags_offset), JVM_CONSTANT_Class);
__ jcc(Assembler::notEqual, slow_case_no_pop);

4：获取创建对象所属类地址，放入rcx中，即类的运行时数据结构InstanceKlass，并将其入栈。

__ movptr(rcx, Address(rcx, rdx, Address::times_ptr, sizeof(ConstantPool)));
__ push(rcx);  // save the contexts of klass for initializing the header

5：判断类是否已经被解析过，没有解析的话直接跳往slow_close，slow_case即慢速分配，如果对象所属类已经被解析过，则会进入快速分配，否则会进入慢速分配，去进行类的解析。

__ cmpb(Address(rcx, InstanceKlass::init_state_offset()), InstanceKlass::fully_initialized);
__ jcc(Assembler::notEqual, slow_case);

6：此时rcx中存放的是类InstanceKlass的内存地址，利用偏移获取类实例大小，存入rdx寄存器，对象的大小早在类加载时就已经确定了。

__ movl(rdx, Address(rcx, Klass::layout_helper_offset()));

7：尝试在TLAB区为对象分配内存，TLAB即ThreadLocalAllocationBuffers（线程局部分配缓存）。每个线程都有自己的一块内存区域，用于分配对象，这块内存区域便为TLAB区。这样的好处是在分配内存时，无需对一整块内存进行加锁。TLAB只是在分配对象时的操作属于线程私有，分配的对象对于其他线程仍是可读的。

if (UseTLAB) {
    // 获取TLAB区剩余空间首地址，放入rax寄存器。
    __ movptr(rax, Address(thread, in_bytes(JavaThread::tlab_top_offset())));
    // rdx寄存器已经记录了对象大小，此处及根据TLAB空闲区首地址，计算出对象分配后，对象尾地址，放入rbx中
    __ lea(rbx, Address(rax, rdx, Address::times_1));
    // 将rbx中内容与TLAB空闲区尾地址进行比较。
    __ cmpptr(rbx, Address(thread, in_bytes(JavaThread::tlab_end_offset())));
    // 如果上面比较结果表明rbx > TLAB空闲区尾地址，则表明TLAB区空闲区大小不足以分配该对象，那么在allow_shared_alloc（允许在Eden区分配）情况下，就直接跳往Eden区分配内存标号处运行,即第8步
    __ jcc(Assembler::above, allow_shared_alloc ? allocate_shared : slow_case);
   // 因为对象分配后，TLAB区空间变小，此处更新TLAB空闲区首地址为对象尾地址
    __ movptr(Address(thread, in_bytes(JavaThread::tlab_top_offset())), rbx);
   // 如果TLAB区默认会对回收的空闲区清零，那么就不需要在为对象变量进行清零操作了，直接跳往对象头初始化处运行。有同学可能会问为什么要进行清零操作呢？因为分配的内存可能还保留着上次分配给其他对象时的数据，内存块虽然被回收了，但是之前的数据没有被清除，会污染新对象。
   if (ZeroTLAB) {
      // the fields have been already cleared
      __ jmp(initialize_header);
   } else {
      // initialize both the header and fields
      __ jmp(initialize_object);
   }
}

8：如果在TLAB区分配失败，会直接在Eden区进行分配，具体过程和第7步很像。

if (allow_shared_alloc) {
    // TLAB区分配失败会跳到这。
    __ bind(allocate_shared);
    // 获取Eden区剩余空间的首地址和结束地址。
    ExternalAddress heap_top((address)Universe::heap()->top_addr());
    ExternalAddress heap_end((address)Universe::heap()->end_addr());

    Label retry;
    __ bind(retry);

    // 将空闲区首地址放入rax中，用作对象分配开始处。
    __ movptr(rax, heap_top);

    // 计算对象尾地址，与空闲区尾地址进行比较，内存不足则跳往慢速分配。
    __ lea(rbx, Address(rax, rdx, Address::times_1));
    __ cmpptr(rbx, heap_end);
    __ jcc(Assembler::above, slow_case);

    // rax,: object begin，rax此时记录了对象分配的内存首地址
    // rbx,: object end    rbx此时记录了对象分配的内存尾地址
    // rdx: instance size in bytes rdx记录了对象大小

    // 利用CAS操作，更新Eden空闲区首地址为对象尾地址，因为Eden区是线程共用的，所以需要加锁。
    __ locked_cmpxchgptr(rbx, heap_top);

    // if someone beat us on the allocation, try again, otherwise continue
    __ jcc(Assembler::notEqual, retry);

    __ incr_allocated_bytes(thread, rdx, 0);
}

9：对象所需内存已经分配好后，就会进行对象的初始化了，先初始化对象实例数据。

// 开始初始化对象处
__ bind(initialize_object);
// 如果rdx和sizeof(oopDesc)大小一样，即对象所需大小和对象头大小一样，则表明对象真正的实例数据内存为0，那么就不需要进行对象实例数据的初始化了，直接跳往对象头初始化处即可。Hotspot中虽然对象头在内存中排在对象实例数据前，但是会先初始化对象实例数据，再初始化对象头。
__ decrement(rdx, sizeof(oopDesc));
__ jcc(Assembler::zero, initialize_header);

// 执行异或，使得rcx为0，为之后给对象变量赋零值做准备
__ xorl(rcx, rcx);    // use zero reg to clear memory (shorter code)
__ shrl(rdx, LogBytesPerLong); // divide by 2*oopSize and set carry flag if odd

Label L;
__ jccb(Assembler::carryClear, L);
__ stop("object size is not multiple of 2 - adjust this code");
__ bind(L);

// 此处以rdx（对象大小）递减，按字节进行循环遍历对内存，初始化对象实例内存为零值。
{ Label loop;
__ bind(loop);
__ movptr(Address(rax, rdx, Address::times_8, sizeof(oopDesc) - 1*oopSize), rcx);
NOT_LP64(__ movptr(Address(rax, rdx, Address::times_8, sizeof(oopDesc) - 2*oopSize), rcx));
__ decrement(rdx);
__ jcc(Assembler::notZero, loop);
}

10：对象实例数据初始化好后，就开始进行对象头的初始化了。

// 初始化对象头标号处
__ bind(initialize_header);

// 是否使用偏向锁，大多时一个对象只会被同一个线程访问，所以在对象头中记录获取锁的线程id，下次线程获取锁时就不需要加锁了。
if (UseBiasedLocking) {
    // 第4步中有将类数据InstanceKlass的地址入栈，此时重新出栈，放入rcx寄存器。
    __ pop(rcx);
    // 接下来两步将类的偏向锁相关数据移动到对象头部
    __ movptr(rbx, Address(rcx, Klass::prototype_header_offset()));
    __ movptr(Address(rax, oopDesc::mark_offset_in_bytes ()), rbx);
} else {
    __ movptr(Address(rax, oopDesc::mark_offset_in_bytes ()),
                (intptr_t)markOopDesc::prototype()); // header
    __ pop(rcx);   // get saved klass back in the register.
}
// 此时rcx保存了InstanceKlass，rax保存了对象首地址，此处保存对象所属的类数据InstanceKlass放入对象头中，对象头尾oopDesc类型，里面有个_metadata联合体，_metadata中专门有个Klass指针用来指向类所属对象，此处其实就是将InstanceKlass地址放入该指针中。
__ store_klass(rax, rcx);  // klass

{
  SkipIfEqual skip_if(_masm, &DTraceAllocProbes, 0);
  // Trigger dtrace event for fastpath
  __ push(atos);
  __ call_VM_leaf(
           CAST_FROM_FN_PTR(address, SharedRuntime::dtrace_object_alloc), rax);
  __ pop(atos);
}

__ jmp(done);

11：慢速分配，经过上面分析可知，如果类没有被加载解析，会跳到此处执行。

__ bind(slow_case);
 // 因为第4步有将InsanceKlass入栈，这里用不上，重新出栈，还原栈顶数据。
 __ pop(rcx);   // restore stack pointer to what it was when we came in.
 __ bind(slow_case_no_pop);

 Register rarg1 = LP64_ONLY(c_rarg1) NOT_LP64(rax);
 Register rarg2 = LP64_ONLY(c_rarg2) NOT_LP64(rdx);

 // 获取常量池地址，存入rarg1寄存器。
 __ get_constant_pool(rarg1);
 // 获取new 指令后操作数，即类在常量池中的索引，放入rarg2寄存器。
 __ get_unsigned_2_byte_index_at_bcp(rarg2, 1);
 // 进入InterpreterRuntime::_new生成的机器指令地址处，开始执行，里面会进行类的加载和对象分配，并将分配的对象地址返回，存入rax寄存器中。
 call_VM(rax, CAST_FROM_FN_PTR(address, InterpreterRuntime::_new), rarg1, rarg2);
 __ verify_oop(rax);

 // 创建结束
 __ bind(done);

对象的创建到这就结束了，希望大家能对java对象创建有了更多的了解。因为上面拿模板解释器进行讲解的，都是汇编语言，其实大家也可以直接看看字节码解释器中对象创建的方法，比较好理解。本人能力有限，如有错误，请多指正。目前正在研读HotSpot源码，如果有同学比较感兴趣，也可以一起交流，附上wechat：wang_atbeijing

欢迎关注我的专栏：半栈工程师

听说喜欢点关注的同学都长得帅

JVM之创建对象源码分析

JVM之创建对象源码分析

一：Java对象创建流程

二：对象创建源码分析

Recommend

Redis源码分析之sds对象 - 无远弗届

JVM&GC-对象提升规则

[Abp vNext 源码分析] - 23. 二进制大对象系统(BLOB)

JVM 源码分析（三）：深入理解 CAS

JVM 判断对象已死，实践验证GC回收

JVM系列(三)：JVM创建过程解析

JVM 从入门到放弃之 Java 对象创建过程

Day18.2：对象创建的内存分析图解 - 工地佬

.NET源码解读kestrel服务器及创建HttpContext对象流程

JVM 内存大对象监控和优化实践

About Joyk
