摘要:本节主要来讲解Android10.0 HwServiceManager的通信原理

阅读本文大约需要花费34分钟。

文章首发微信公众号:IngresGe

专注于Android系统级源码分析,Android的平台设计,欢迎关注我,谢谢!

欢迎关注我的公众号!


[Android取经之路] 的源码都基于Android-Q(10.0) 进行分析

[Android取经之路] 系列文章:

《系统启动篇》

《日志系统篇》

《Binder通信原理》

  《HwBinder通信原理》

《编译原理》

1.概述

    HwServiceManager是HAL服务管理中心,负责管理系统中的所有HAL服务,由init进程启动。

   HwServiceManager 的主要工作就是收集各个硬件服务,当有进程需要服务时由HwServiceManager 提供特定的硬件服务。

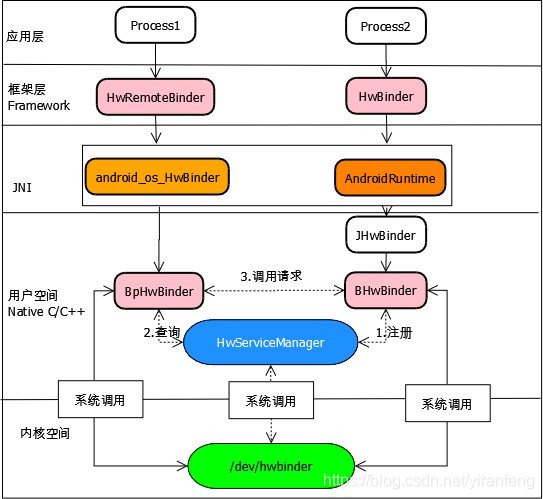

2.HwBinder架构

watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3lpcmFuZmVuZw==,size_16,color_FFFFFF,t_70

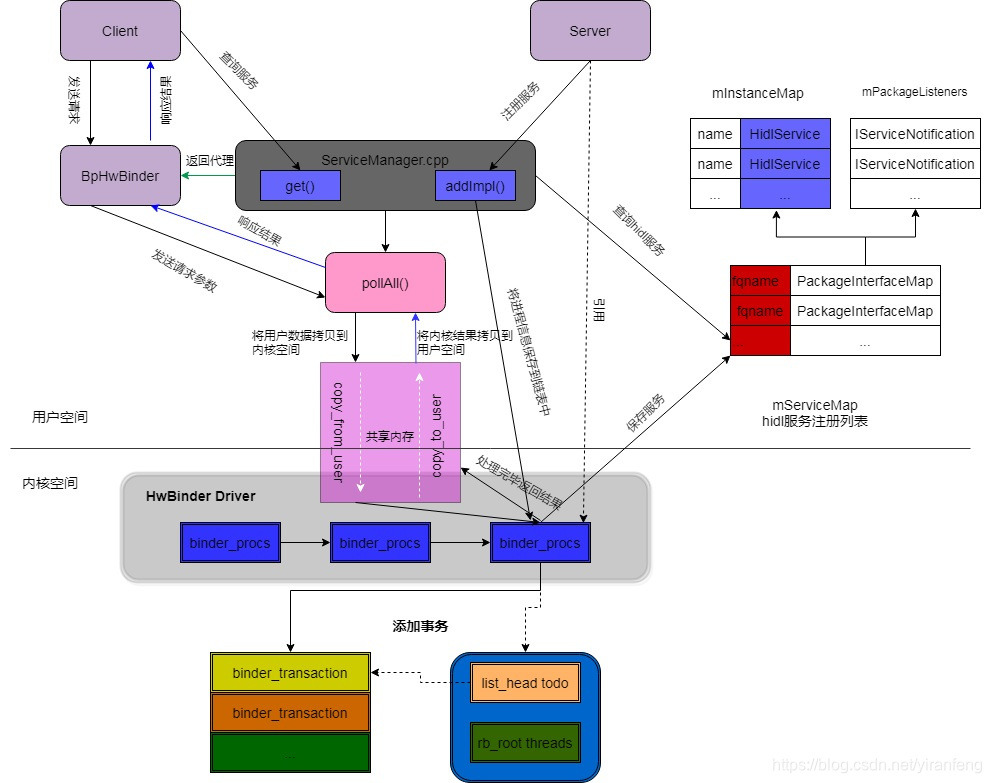

HwBinder通信原理:

watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3lpcmFuZmVuZw==,size_16,color_FFFFFF,t_70

3.hwservicemanager的启动

    在init.rc中,当init进程启动后,会去启动servicemanager、hwservicemanager、vndservicemanager 三个binder的守护进程


hwservicemanager.rc 文件如下:

4.HwServiceManager调用栈

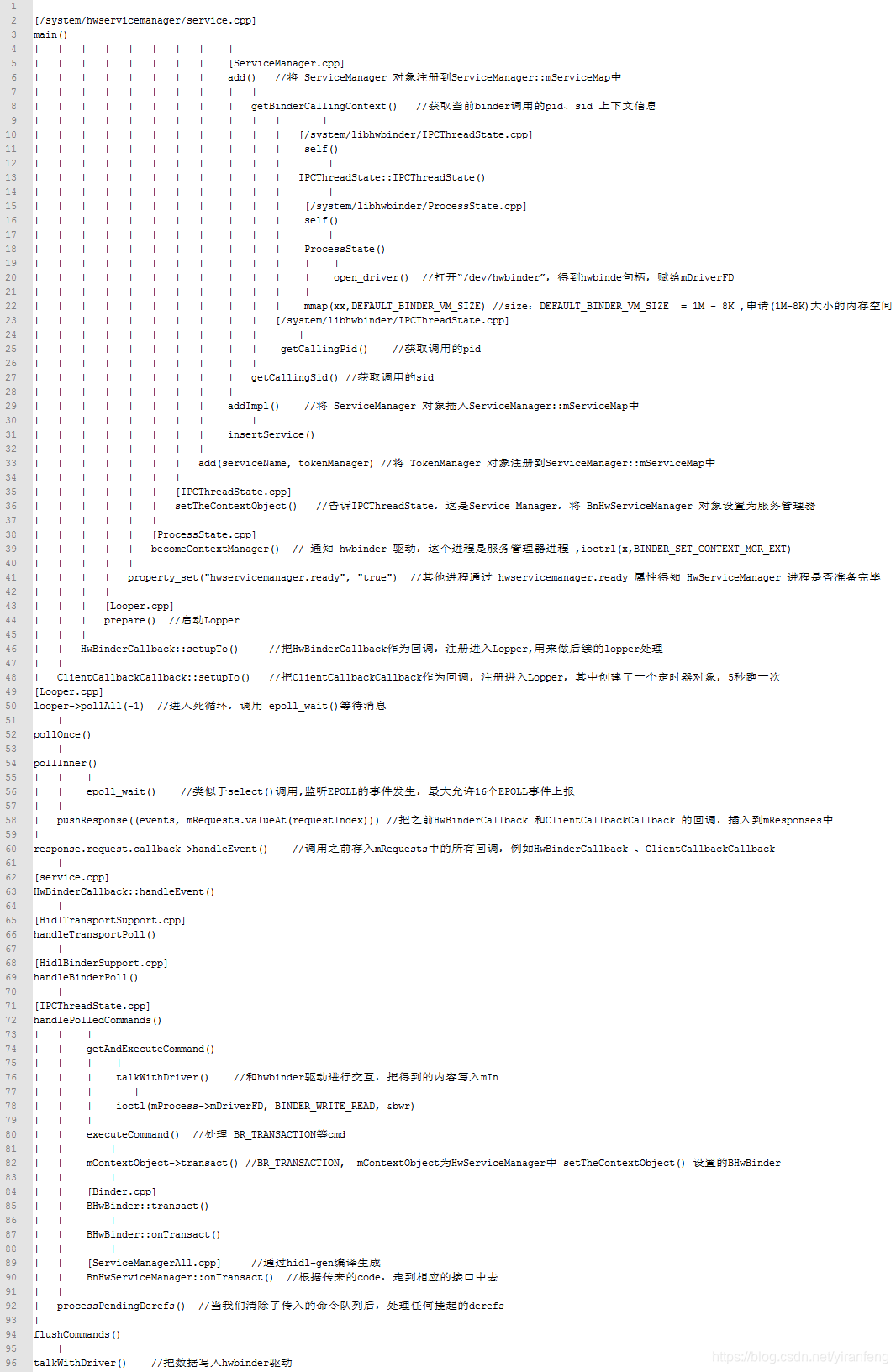

    在分析源码之前,我们先来看下上下文的粗略调用关系,HwServiceManager的调用栈信息如下:

watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3lpcmFuZmVuZw==,size_16,color_FFFFFF,t_70

5.源码分析

    下面我们正式进入HwServiceManager的源码分析。

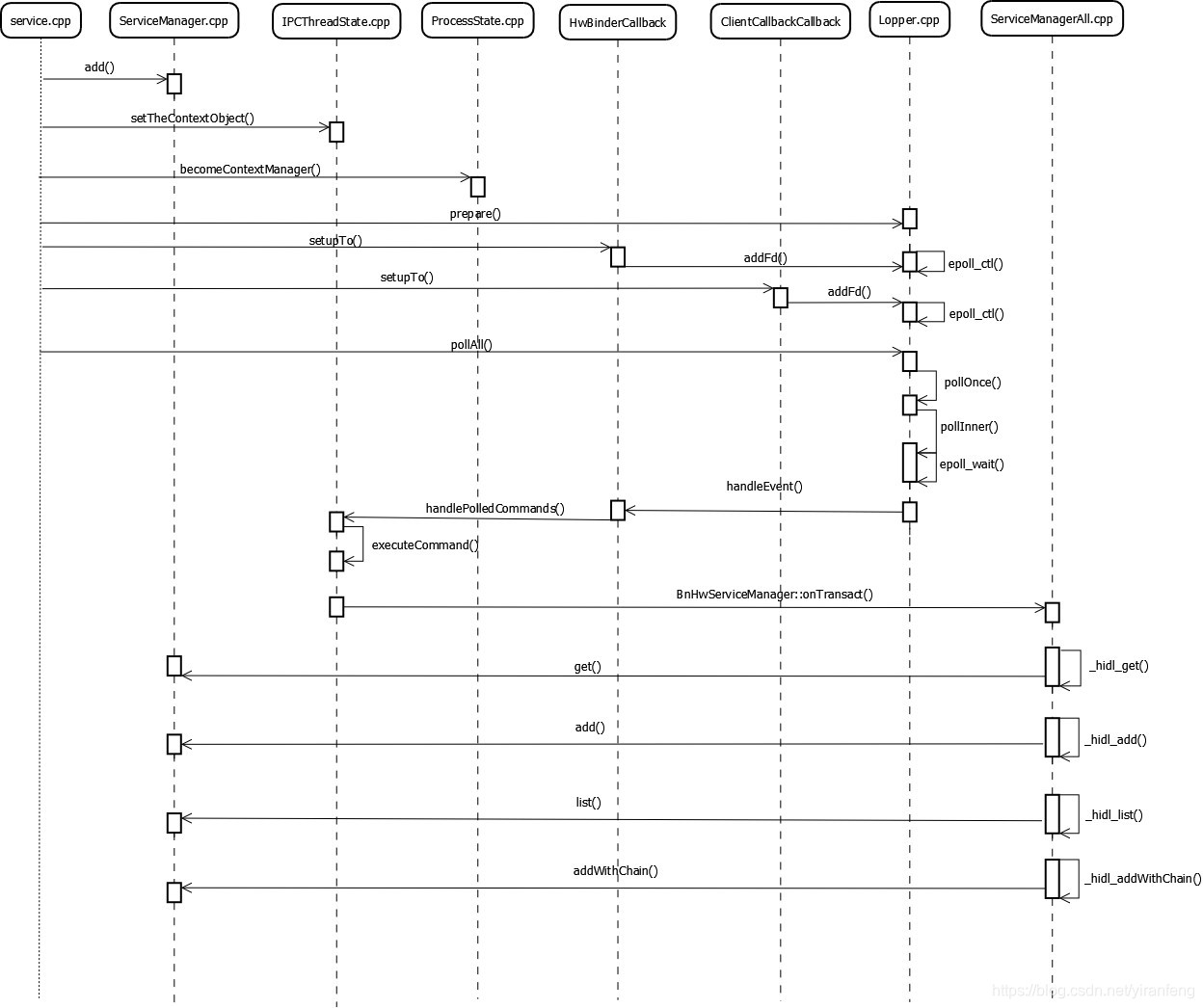

    HwServiceManager时序图如下:

watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3lpcmFuZmVuZw==,size_16,color_FFFFFF,t_70

5.1 main()

    HwServiceManager 启动时主要需要完成以下几件事情:

  • 将ServiceManager、TokenManager 注册到mServiceMap表中

  • 根据ServiceManager找到为Binder对象,得到的Binder对象为BnHwServiceManager,最终转换为本地的Binder对象-BHwBinder,为后续流程处理做准备

  • 初始化/dev/hwbinder驱动,为其分配一块虚拟内存用于IPC数据交换

  • 向hwbinder注册HAL服务管家(IPC上下文管理者)

  • 进入死循环,调用epoll_wait() 监听/dev/hwbinder是否有数据可读,如有则调用回调执行指令,根据client传入的code,从而调用get()\add()\addWithChain()\list() 等接口,来查询、注册hwbinder的hal服务

 接下来针对main()的整个流程做拆解分析。

5.2 ServiceManager::add()

  将ServiceManager、TokenManager 注册到mServiceMap表中

5.2.1 getBinderCallingContext()

  先获取当前binder线程的对象,再获取其调用的pid、sid 上下文信息

5.2.2 IPCThreadState::self()

  用来获取当前binder线程的对象,如果没有对象,就创建一个

5.2.3 IPCThreadState::IPCThreadState()

  用来做一些初值赋值,主要是获取ProcessState的对象,存入mProcess

5.2.4 ProcessState::self()

  这是一个单例的实现,在一个进程中,只会创建一次ProcessState对象

5.2.5 ProcessState::ProcessState()

  打开“/dev/hwbinder”,得到hwbinde句柄,赋给mDriverFD,后面该进程中就通过这个句柄和hwbinder驱动进行通信

  同时,申请一块(1M-8K)的虚拟内存空间,用来接收事务

5.2.6 open_driver()

  打开/dev/hwbinder驱动,比较binder比较协议版本是否相同,不同则跳出,同时设置最大的binder线程个数

5.2.7 ServiceManager::addImpl()

  获取当前binder调用的pid、sid 上下文信息后,开始注册ServiceManager自身,即把ServiceManager对象注册到mServiceMap中

  在过程中,要进行selinux检查,确认该进程有权限添加service后,再检查是否有重复注册,而且如果子类在父类上注册,则注销它,

  排除一切问题后,把需要注册的服务,注册到mServiceMap中,最后建立一个死亡连接,当服务挂掉时会接收到通知,做一些清理工作。

5.3 toBinder()

  根据ServiceManager找到对应的Binder对象,最终找到的Binder对象为BnHwServiceManager

转换一下:

  这里就有一个疑问getBnConstructorMap()获取的Binder对象,是从哪里来的呢?

  这里传入的description是IServiceManager的description,所以我们回到IServiceManager的实现中去,在ServiceManagerAll.cpp的开头有下面这么一段:

  __attribute__((constructor)) 不是标准C++,他是GCC的一种扩展属性函数。constructor属性使得函数在执行进入main()之前被自动调用。

  所以在HwServiceManager进程中,在serviec.cpp的main()函数执行之前会先执行__attribute__((constructor))中的内容,从这里可以看到__attribute__((constructor)) 中把 BnHwServiceManager 对象和BsServiceManager对象,分别插入了BnConstructorMap 和BsConstructorMap的map中,

  当main()启动后,其他函数调用getBnConstructorMap().get()时,就能获得BnHwServiceManager对象,所以我们这里的getOrCreateCachedBinder()最终获得的Binder对象就是BnHwServiceManager。

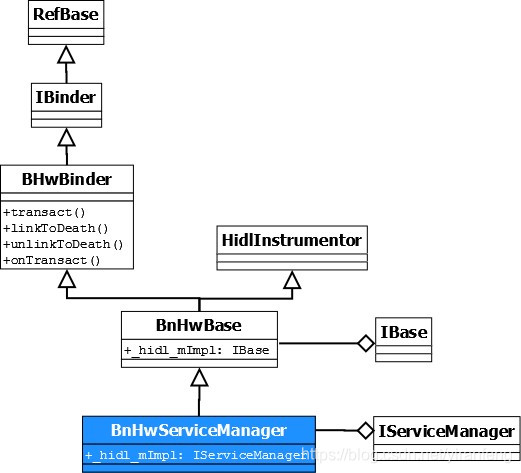

  BnHwServiceManager类继承关系如下图展示:

watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3lpcmFuZmVuZw==,size_16,color_FFFFFF,t_70

5.4 ProcessState::becomeContextManager()

  让HwServiceManager成为整个系统中唯一的上下文管理器,其实也就是service管理器,这样我们就可以把HwServiceManager称之为守护进程。

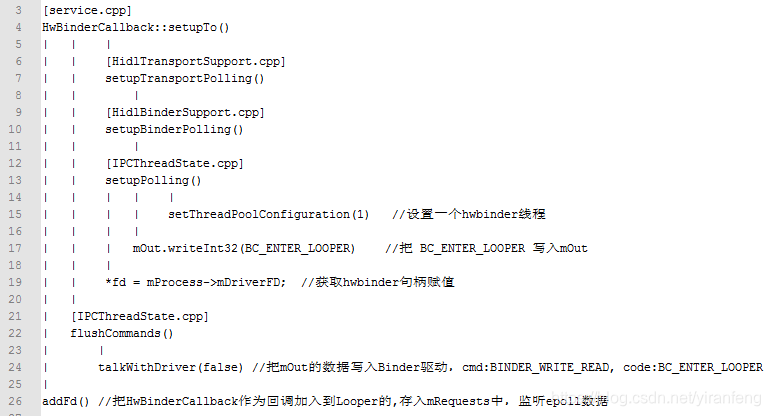

5.5 HwBinderCallback::setupTo()

watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3lpcmFuZmVuZw==,size_16,color_FFFFFF,t_70

  setupTo()主要是把HwBinderCallback对象作为回调,加入到Lopper中,fd为之前打开的hwbinder句柄,ident:POLL_CALLBACK, events:EVENT_INPUT,调用epoll_ctl()来监听fd的变化,为后面回调处理做准备。

5.5.1 setupPolling()

  根据setupTo()的调用栈可知,setupTransportPolling最终会调到setupPolling(),主要用来配置一个hwbinder线程,往mOut写入一个code:BC_ENTER_LOOPER,用来后面和hwbinder进行通信,再把hwbinder的句柄赋值给fd

5.5.2 IPCThreadState::talkWithDriver()

  这里主要是把之前mOut的内容(code:BC_ENTER_LOOPER)写入hwbinder驱动,从binder驱动读入返回值,存入mIn

5.5.3 Looper::addFd()

  fd放入线程epoll中,epoll_wait等待时,当fd有数据接入,我们就可以处理相应的数据

5.6 ClientCallbackCallback::setupTo()

  把ClientCallbackCallback 加入Lopper,存入全局列表mRequests中,epoll监听fdTimer的变化

5.7 pollAll()

  HwServiceManager 会启动一个死循环来等待事件、分析时间,这个等待的入口就是pollAll(),先简略的看一下pollAll()的上下文关系。

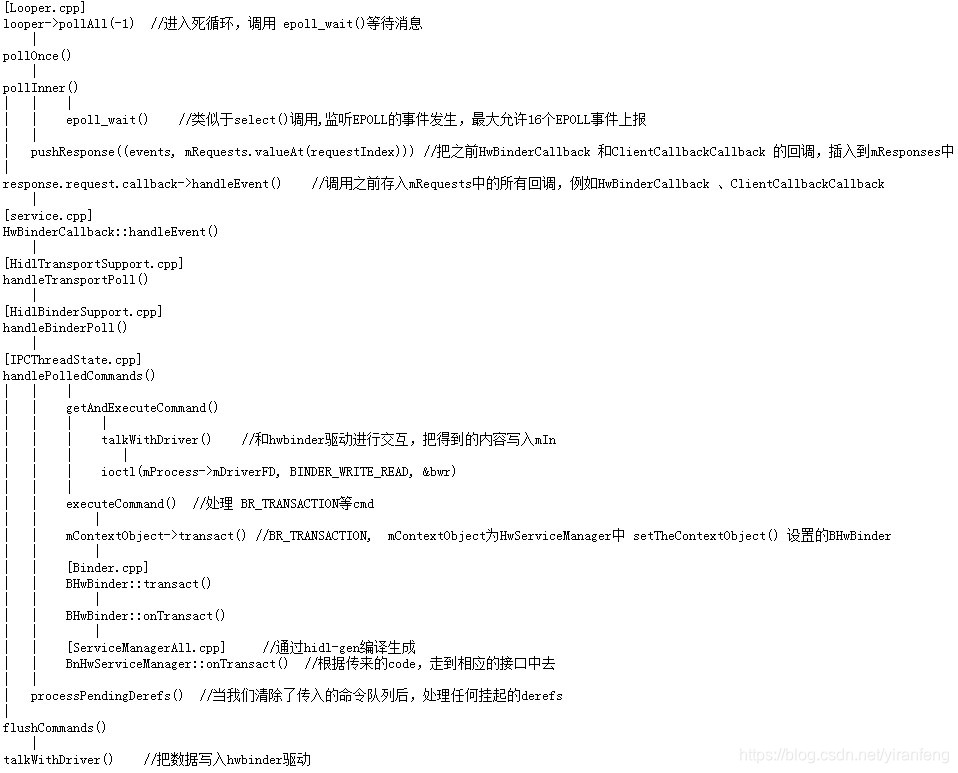

  pollAll()的调用栈如下:

watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3lpcmFuZmVuZw==,size_16,color_FFFFFF,t_70

 传入的timeoutMillis为-1

5.7.1 Looper::pollOnce()

  检查response是否有需要处理,最终调用pollInner()

5.7.2 Looper::pollInner()

  调用epoll_wait,等待epoll的消息,epoll_wait()类似于select()调用,监听EPOLL的事件发生,最大允许16个EPOLL事件上报,当有事件上报时,调用之前存入mRequests中的所有回调,例如HwBinderCallback 、ClientCallbackCallback 的handleEvent

我们这里以HwBinderCallback::handleEvent()为回调的handler处理为例进行分析。

5.7.3 HwBinderCallback::handleEvent()

  handleEvent调用栈:


 最终会调用到IPCThreadState::handlePolledCommands()

5.7.4 IPCThreadState::handlePolledCommands()

  从hwbinder去除命令并执行命令,最后将mOut的数据写入hwbinder驱动

5.7.5 IPCThreadState::getAndExecuteCommand()

  从hwbinder取出cmd命令,然后执行这些命令

5.7.6 IPCThreadState::executeCommand()

  执行命令,hwbinder和hwservicemanager 通信的常用命令为 BR_TRANSACTION

5.7.7 BHwBinder::transact()

  根据传入的BR_TRANSACTION,最终调用到BnHwServiceManager的transact,但是由于BnHwServiceManager没有transact(),所以调用父类的transact(),即BHwBinder::transact

5.7.8 BnHwServiceManager::onTransact()

  最终会调用到这来处理其他进程发来的请求, 其实最后做事的是 ServiceManager对象,根据client传入的code,来执行不同的接口

  例如有进程向注册一个hidl的服务时,调用registerAsService()时,在Android10.0上最终是调用addWithChain()接口,这里的code是12,

  一个进程需要获取某个hidl服务时,需要调用get()接口,这里的code是1

    HwServiceManager作为HwBinder的守护进程,主要作用就是收集各个硬件服务,当有进程需要服务时由 HwServiceManager 提供特定的硬件服务。

7.代码路径:
